рукаЗнімний розподільний пристрій змінного струму в металевому корпусівідіграє вирішальну роль у системах розподілу електроенергії середньої напруги. Розроблене для забезпечення безпеки, гнучкості та ефективності роботи, це вдосконалене рішення розподільного пристрою має окремі відсіки, висувні автоматичні вимикачі та надійний захист від дуги. У цьому вичерпному посібнику ми досліджуємо його структуру, технічні параметри, сценарії застосування, переваги, вимоги до встановлення, стратегії обслуговування та вказівки щодо вибору. У цій статті також висвітлюється, якLugao Powerпостачає надійні системи розподільних пристроїв, що відповідають стандартам, адаптовані до глобальних промислових і комунальних потреб.

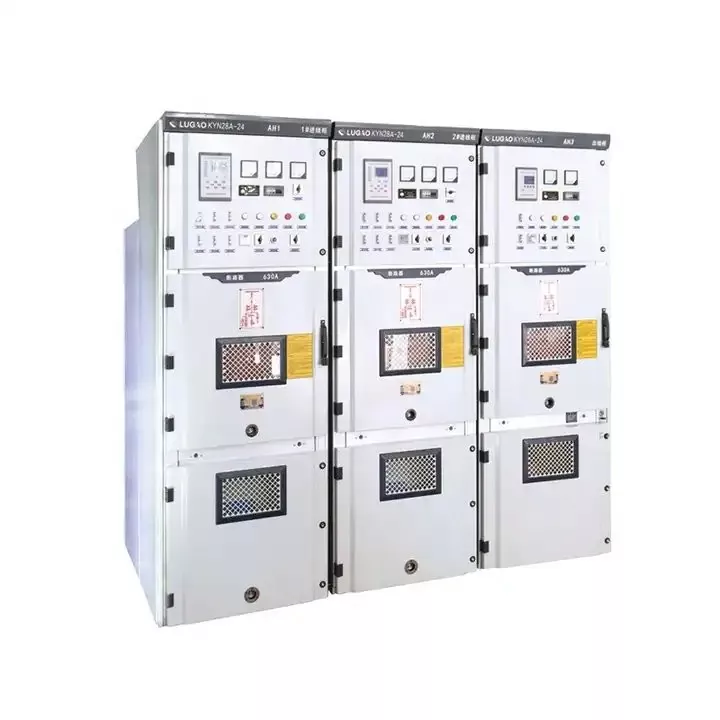

Броньований знімний розподільний пристрій змінного струму в металевому корпусі — це тип системи розподільних пристроїв середньої напруги, розробленої з повністю металевою конструкцією та висувними (знімними) функціональними блоками. Зазвичай він використовується в системах живлення змінного струму 3,6–40,5 кВ для отримання, розподілу, контролю та захисту електричної енергії.
«Броньована» конструкція означає, що внутрішні відсіки розділені заземленими металевими перегородками, що забезпечує підвищену безпеку та запобігає поширенню несправностей. «Знімна» або «знімна» функція відноситься до блоку автоматичного вимикача, який можна безпечно переміщати між робочим, тестовим і відключеним положеннями.
Із зростаючими вимогами до електробезпеки, безперервності роботи та інтелектуального керування мережею традиційних систем розподільних пристроїв відкритого типу вже недостатньо. Сучасні підстанції та промислові підприємства потребують:
Броньовані знімні розподільчі пристрої в металевому корпусі задовольняють ці вимоги шляхом інтеграції механічних систем блокування, металевої ізоляції та висувних вимикачів.
Стандартна броньована панель розподільного пристрою складається з кількох ізольованих відсіків:
| купе | функція |
|---|---|
| Відсік збірних шин | Розміщує головні шини та шини відгалужень |
| Відсік автоматичного вимикача | Містить висувний вакуумний вимикач |
| Кабельний відсік | Підключення для вхідних/вихідних кабелів |
| Відсік управління | Реле захисту, лічильники, прилади контролю |
Така конструкція забезпечує безпечне обслуговування без повного відключення системи.
Кілька механізмів блокування запобігають небезпечним операціям, таким як:
Типові технічні параметри включають:
| Параметр | Типове значення |
|---|---|
| Номінальна напруга | 3,6 кВ – 40,5 кВ |
| Номінальний струм | 630A – 3150A |
| Номінальний струм відключення при короткому замиканні | 20кА – 40кА |
| Рівень захисту | IP4X (корпус) |
| Стандарти | IEC 62271-200 / GB/T 3906 |
Відповідність міжнародним стандартам забезпечує безпеку, координацію ізоляції та локалізацію дугового замикання.
Технологія вакуумного вимикача пропонує:
Модульна конструкція панелі дозволяє легко розширювати систему для майбутнього зростання навантаження.
У середовищах з високим навантаженням і високим струмом пошкодження броньований знімний розподільчий пристрій значно покращує стабільність системи.
Правильне технічне обслуговування може продовжити термін служби понад 20–30 років за нормальних умов експлуатації.
Вибір правильного броньованого знімного розподільного пристрою змінного струму в металевому корпусі вимагає оцінки:
Lugao Powerнадає індивідуальні інженерні рішення на основі специфікацій проекту, забезпечуючи відповідність стандартам IEC та індивідуальним вимогам замовника.
Розподільний пристрій у металевому корпусі має повністю заземлені металеві перегородки між усіма відсіками, тоді як загальний розподільний пристрій у металевому корпусі може не мати повної ізоляції.
Висувні типи дозволяють пришвидшити технічне обслуговування та скоротити час простою, підвищуючи ефективність роботи.
Для критичної інфраструктури та середовищ із високим рівнем короткого замикання дугостійкі конструкції значно підвищують безпеку персоналу.
При належному обслуговуванні термін служби зазвичай перевищує 20 років.
Броньовані знімні розподільні пристрої змінного струму в металевому корпусі представляють еволюцію систем розподілу середньої напруги. Його броньована конструкція, конструкція висувного вимикача, вдосконалені механізми блокування та відповідність міжнародним стандартам роблять його надійним і безпечним вибором для сучасних підстанцій і промислових енергосистем.
Оскільки глобальна енергетична інфраструктура стає складнішою, а вимоги до надійності постійно зростають, вибір надійного виробника є надзвичайно важливим.Lugao Powerпрагне надавати високоефективні рішення розподільних пристроїв, що відповідають стандартам, адаптовані до потреб різноманітних проектів у всьому світі.
