Розподільний пристрій є основою кожної сучасної системи електроенергії. Від генераторних клем електростанції до останньої розподільчої панелі в комерційній будівлі розподільний пристрій виконує основні функції перемикання, захисту, ізоляції та моніторингу, які забезпечують безпечний і надійний потік електроенергії. Без цього ні контрольована робота, ні безпечне управління несправностями електричних мереж були б неможливі.
Оскільки світовий попит на електроенергію зростає, енергетичні мережі стають складнішими, а інтеграція відновлюваних джерел енергії прискорюється, вимоги до розподільного обладнання швидко змінюються. Вищі рейтинги стійкості до короткого замикання, розумніша координація захисту, інтеграція цифрового моніторингу та суворіші стандарти екологічної ефективності змінюють технічні характеристики, які вимагають комунальні служби, промислові оператори та розробники інфраструктури по всьому світу.
Цей білий документ містить ретельний аналіз технології розподільних пристроїв у різних класах напруги — від розподільних пристроїв низької напруги до кільцевих головних блоків середньої напруги та розподільних пристроїв високої напруги в металевому корпусі. Він охоплює інженерні принципи, що лежать в основі кожної категорії продукту, ключові параметри продуктивності та стандарти, що регулюють специфікації, основні сфери застосування та структуровану методологію закупівель для прийняття рішень щодо вибору технології.
Lugao Power Co., Ltd. є провідним китайським виробником повного діапазону напруги розподільних пристроїв, що пропонує продукцію, сертифіковану за стандартами IEC, ANSI та IEEE, з OEM-можливостями, сильною індивідуальною інженерною підтримкою та великим досвідом світового експорту. У цьому документі також представлено портфоліо продуктів Lugao Power, виробничі можливості та конкурентоспроможність як надійного партнера з постачання для глобальних проектів розподільних пристроїв.
У 2024 році глобальна встановлена потужність виробництва електроенергії перевищила 9000 ГВт і продовжує зростати приблизно на 3% щорічно. Кожен ват цієї потужності — незалежно від того, виробляється на вугіллі, газі, атомній електростанції, гідроенергії, сонячній енергії чи вітрі — має кілька разів пройти через системи розподільних пристроїв на шляху від генератора до споживача. Надійна та безпечна робота цієї інфраструктури розподільних пристроїв є не просто інженерним міркуванням; це передумова функціонування сучасного суспільства.
Доступ до електроенергії, надійність мережі та швидкість розширення інфраструктури є критично важливими чинниками економічної конкурентоспроможності. Перебої в електропостачанні, спричинені несправністю розподільних пристроїв, щорічно обходяться промисловим економікам у мільярди доларів у вигляді втрати виробництва та пошкодження обладнання. Навпаки, добре спроектовані системи розподільних пристроїв, які належним чином обслуговуються, створюють мережі високої доступності, які лежать в основі всього: від лікарняних операцій до виготовлення напівпровідників і до послуг центрів обробки даних.
У 2023 році світовий ринок розподільних пристроїв оцінювався приблизно в 127 мільярдів доларів США, і, за прогнозами, до 2030 року він зростатиме на 6,8–7,9% і досягне приблизно 200–215 мільярдів доларів США. Основні драйвери зростання включають:
| Регіон | 2023 (млрд. дол. США) | 2030F (BUSD) | CAGR | Основний драйвер |
| Азіатсько-Тихоокеанський | 52,4 доларів США | 87,6 доларів США | 7,6% | Індустріалізація |
| Європа | 28,1 доларів США | 44,8 доларів США | 6,9% | Модернізація мережі, поступова відмова від SF₆ |
| Північна Америка | 24,6 доларів США | 39,4 доларів США | 7,0% | Старіє інфра, забудова RE |
| Близький Схід і Африка | 12,3 доларів США | 22,1 дол | 8,7% | Електрифікація |
| Латинська Америка | 9,6 доларів США | 15,7 доларів США | 7,2% | Розширення сітки |
Таблиця 1 — Глобальний ринок розподільчої апаратури за регіонами, 2023–2030 (орієнтовно)
Термін "розподільні пристрої" спільно позначає комбінацію електричних вимикачів, запобіжників, автоматичних вимикачів і відповідного обладнання для контролю, захисту, вимірювання та моніторингу, зібраного як узгоджену інтегровану систему. Розподільний пристрій контролює, захищає та ізолює електричне обладнання в системах живлення. Це інтерфейс між мережею живлення та навантаженнями, які вона обслуговує, а також механізм забезпечення схем захисту та контролю, які забезпечують безпеку мережі.
Розподільний пристрій може варіюватися у фізичному масштабі від одного низьковольтного розподільного щита, що займає кілька сотень міліметрів стіни, до високовольтної підстанції з елегазовою ізоляцією, що охоплює тисячі квадратних метрів. Незважаючи на такий діапазон масштабу, усі розподільні пристрої виконують однаковий набір основних функцій.
| функція | Опис і важливість |
| Перемикання | Вмикання та розмикання електричних кіл за нормальних умов експлуатації. Забезпечує заплановану реконфігурацію мережі, перенесення навантаження та ізоляцію обладнання для обслуговування. |
| захист | Виявлення ненормальних умов (надструмів, коротких замикань, замикань на землю, перепадів напруги) та ініціювання швидкого розриву ланцюга для обмеження пошкодження обладнання та запобігання каскадним збоям. |
| Ізоляція | Створення перевіреного, видимого, безпечного електричного розриву в ланцюзі, що дозволяє персоналу працювати на знеструмленому обладнанні без ризику ненавмисного повторного увімкнення. |
| Вимірювання та вимірювання | Вимірювання напруги, струму, потужності, енергії, коефіцієнта потужності та гармонік для виставлення рахунків, моніторингу, керування навантаженням та оцінки якості електроенергії. |
| Моніторинг і контроль | Забезпечення локальної та дистанційної видимості стану ланцюга, умов тривоги та стану обладнання; можливість дистанційного перемикання через SCADA або системи автоматизації підстанції. |
Таблиця 2 — П’ять основних функцій розподільного обладнання
Найбільш критичною і технічно вимогливою функцією розподільних пристроїв є переривання струму пошкодження. Коли в енергосистемі виникає коротке замикання, струми пошкодження можуть досягати значень, що в 10–50 разів перевищують нормальний робочий струм протягом мілісекунд. Якщо їх швидко не припинити, ці струми замикання призведуть до катастрофічного термічного та механічного пошкодження кабелів, трансформаторів та іншого обладнання.
Автоматичний вимикач — основний пристрій розриву в розподільному пристрої — повинен виконати три дії у швидкій послідовності: виявити несправність (через пов’язані реле захисту), роз’єднати електричні контакти та погасити дугу, яка утворюється між роз’єднувальними контактами. Механізм гасіння дуги є ключовою відмінністю між різними технологіями автоматичних вимикачів і детально обговорюється в розділі 7.
Найбільш фундаментальною класифікацією розподільних пристроїв є рівень напруги, при якому вони працюють. Рівень напруги визначає необхідні ізоляційні проміжки, рівні енергії дуги, розміри обладнання та відповідні стандарти. Промислова стандартна класифікація напруги:
| Клас напруги | Діапазон напруги | Типові програми | Первинні стандарти |
| Низька напруга (LV) | До 1000 В змінного струму | Будівельний розподіл, управління двигунами, промислові панелі | IEC 61439, IEC 60947, UL 508A |
| Середня напруга (MV) | 1 кВ – 52 кВ | Первинна дистрибуція, промислове постачання, ВДЕ проекти | IEC 62271-100 / -200 / -202 |
| Висока напруга (HV) | 52 кВ – 800 кВ | Підстанції електропередачі, мережеві з’єднання | IEC 62271-100 / -203, IEEE C37 |
| Надвисока напруга (UHV) | Вище 800 кВ | Магістраль передачі HVDC/HVAC на великі відстані | IEC 62271 (спеціальний) |
Таблиця 3 — Класифікація розподільних пристроїв за рівнем напруги
Примітка:Визначення «середньої напруги» та «високої напруги» відрізняються між органами стандартизації та регіональними конвенціями. Згідно з термінологією IEC, HV охоплює всі напруги понад 1 кВ, з подальшим розрізненням між «високою напругою» (1–52 кВ, яку практики іноді називають MV) і «надвисокою напругою» (EHV) вище 52 кВ. У цьому офіційному документі використовується угода практиків: LV ≤1 кВ; СН = 1–52 кВ; HV = 52–800 кВ.
Крім рівня напруги, розподільні пристрої також класифікуються за кількома іншими важливими параметрами:
| Розмір | Категорії |
| Ізоляція середня | Повітряна ізоляція (AIS), Елегазова ізоляція (GIS), Вакуумна, Масляна (застаріла), Твердий діелектрик |
| Тип корпусу | У металевому корпусі, в металевому корпусі, кабінного типу, відкритого типу (зовнішній) |
| Середнє переривання | Струйне повітря, масло, вакуум, SF₆, CO₂ / чисте повітря (виходить) |
| В приміщенні / на відкритому повітрі | Внутрішні розподільні пристрої (контрольоване середовище); Зовнішній розподільчий пристрій (погодостійка конструкція) |
| Фіксований / Знімний | Стаціонарні автоматичні вимикачі (нижча вартість, менша гнучкість) порівняно з висувними вимикачами (простіше обслуговування, гаряча заміна) |
Таблиця 4 — Розміри класифікації додаткових розподільних пристроїв

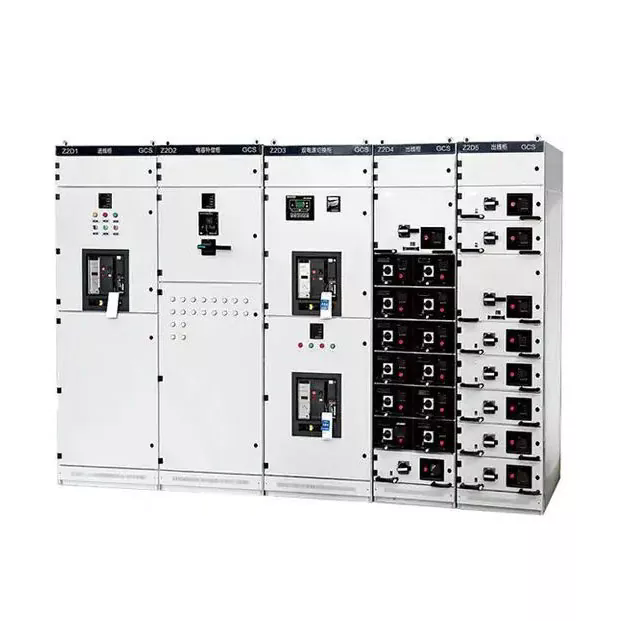

Низьковольтні розподільні пристрої працюють при системній напрузі до 1000 В змінного струму (або 1500 В постійного струму), охоплюючи кінцевий етап розподілу електроенергії кінцевим споживачам. Розподільні пристрої низького напруги є найбільшими за кількістю одиниць серед усіх категорій розподільних пристроїв — буквально мільярди одиниць встановлені по всьому світу в житлових, комерційних і промислових будівлях, центрах обробки даних, лікарнях і виробничих підприємствах. Незважаючи на низький рівень напруги, розподільні пристрої НН непрості; сучасні системи низького напруги повинні керувати великими струмами пошкодження, складними гармонійними середовищами, високою щільністю підключених навантажень, а також дедалі складнішими вимогами до якості електроенергії та управління енергією.
Низьковольтний розподільний пристрій і пристрій керування (LVSCA), визначений стандартом IEC 61439, зазвичай містить такі функціональні компоненти:

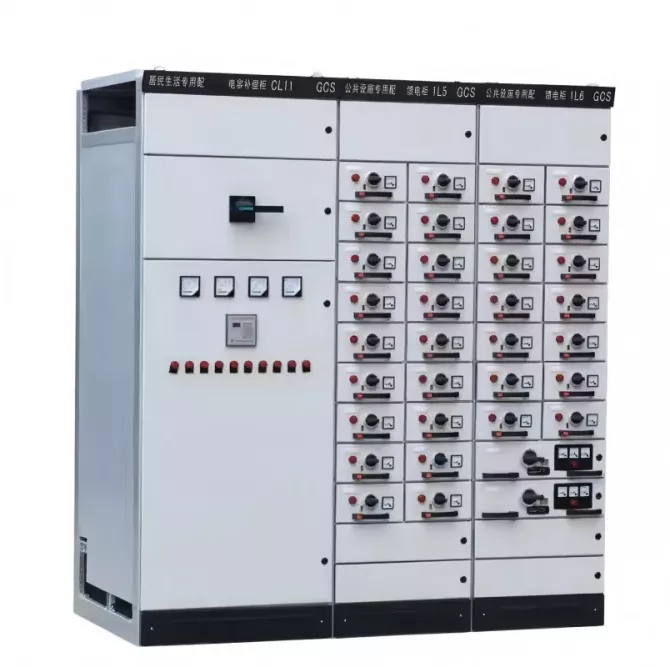

Рисунок 1 — Низьковольтний головний розподільний пристрій
IEC 61439 визначає кілька типів низьковольтних розподільних пристроїв і пристроїв керування (LVSCA) на основі їх конструкції та функціональних характеристик:
| Параметр | Опис і типові значення |
| Номінальна напруга (Ue) | Робоча напруга збірки. Загальні значення: 230/400 В, 400/690 В, 1000 В. |
| Номінальний струм (In) | Максимальний безперервний струм, який може витримувати вузол без перевищення температурних обмежень. Діапазон: від 63 А до 6300 А. |
| Стійкість до короткого замикання (Icw) | Піковий і короткочасний струм. Типові значення: 25 кА, 50 кА, 80 кА (1 с або 3 с). |
| Розривна здатність (Icu / Ics) | Гранична (Icu) і робоча (Ic) здатність автоматичних вимикачів при короткому замиканні. Має перевищувати максимальний очікуваний струм пошкодження в точці встановлення. |
| Ступінь захисту (IP) | IP3X мінімум для промислових приміщень; IP54 або IP65 для зовнішніх або суворих умов відповідно до IEC 60529. |
| Форма внутрішнього поділу | Форми 1–4b IEC 61439 визначають розділення між функціональними блоками та шинами. Вищі форми покращують безпеку та локалізацію несправностей. |
Таблиця 5 — Основні технічні параметри розподільного пристрою НН
Розподільний пристрій середньої напруги працює в діапазоні від 1 кВ до 52 кВ і представляє первинний рівень комутації та захисту для мереж розподілу електроенергії. Він зустрічається на вторинних терміналах підстанцій масової передачі, на первинних розподільних підстанціях, на великих промислових об’єктах, у точках підключення станцій з відновлюваної енергетики та в коробкових трансформаторних підстанціях. Розподільний пристрій середнього напруги визначає швидкість усунення несправностей, вибірковість захисту та робочу гнучкість розподільної мережі.
Сегмент середнього напруги переживає найбільш значну технологічну трансформацію з усіх категорій розподільних пристроїв, зумовлену поетапним припиненням використання газу SF₆, інтеграцією цифрового захисту та моніторингу, а також вимогами архітектур розумних мереж.

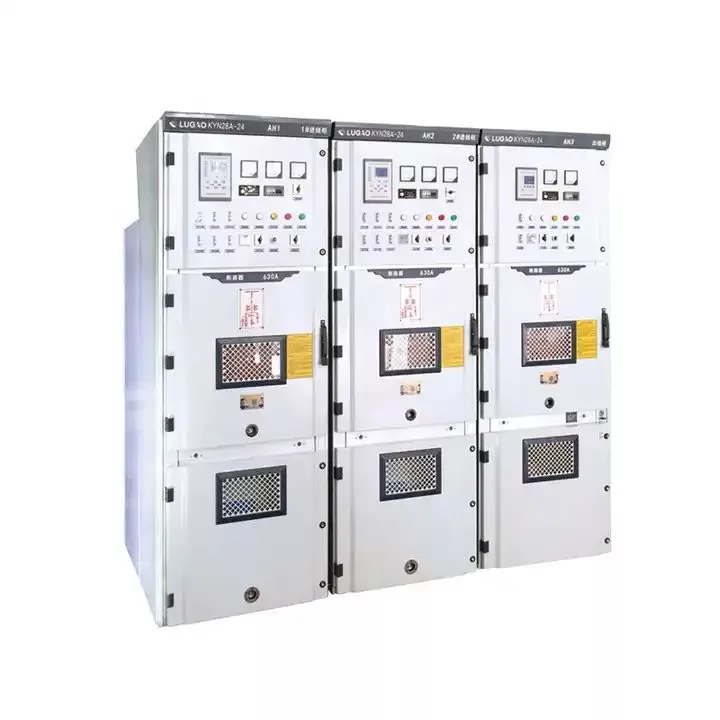

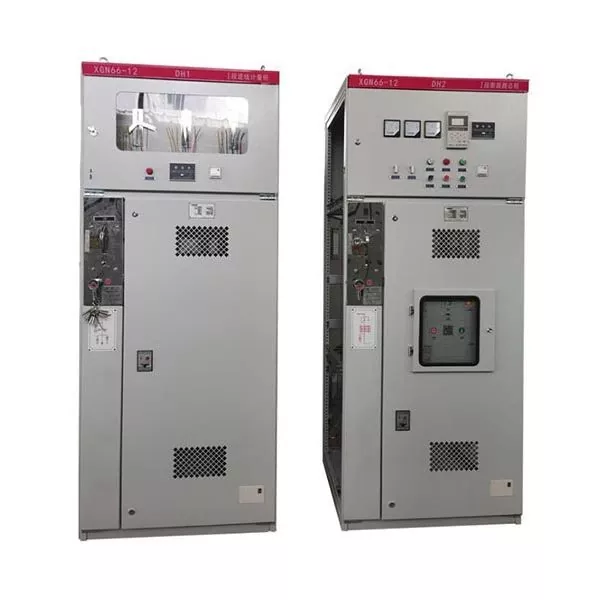

| Тип конструкції | Характеристики та застосування |
| Розподільні пристрої в металевому корпусі | Усі частини під напругою закриті в заземлений металевий корпус з окремими відсіками для збірних шин, комутаційних пристроїв і кабельних з’єднань. Стандарт для сучасних внутрішніх установок середньої напруги (IEC 62271-200). |
| Металеві розподільні пристрої | Підкатегорія з повністю металевими бар'єрами між усіма струмоведучими частинами та відсіками. Найвищий рівень локалізації внутрішніх несправностей (IEC 62271-200 LSC2B). |
| Розподільний пристрій кабінчастого типу | Нестійкі до дуги панелі кабіни зібрані в ряди. Більш економічний, але з нижчою ефективністю дугового замикання. |
| Розподільні пристрої з елегазовою ізоляцією (GIS) | Усі частини під напругою закриті в герметичні кожухи, наповнені елегазом або альтернативним газом. Надзвичайно компактний, підходить для встановлення в обмеженому просторі. |
| Розподільні пристрої з повітряною ізоляцією (AIS) | Використовує повітряну ізоляцію в металевих огородженнях або відкритих конструкціях. Більший розмір, але простіший і економічніший. |
Кільцевий головний блок (RMU) — це компактний розподільний пристрій середньої напруги з заводськими герметизаціями, призначений для розподільних мереж з кільцевим живленням — стандартна топологія для міських і приміських кабельних систем середньої напруги. RMU зазвичай забезпечує два положення перемикача кільцевих фідерів плюс одне або більше положень фідерів трансформатора з пристроями захисту.

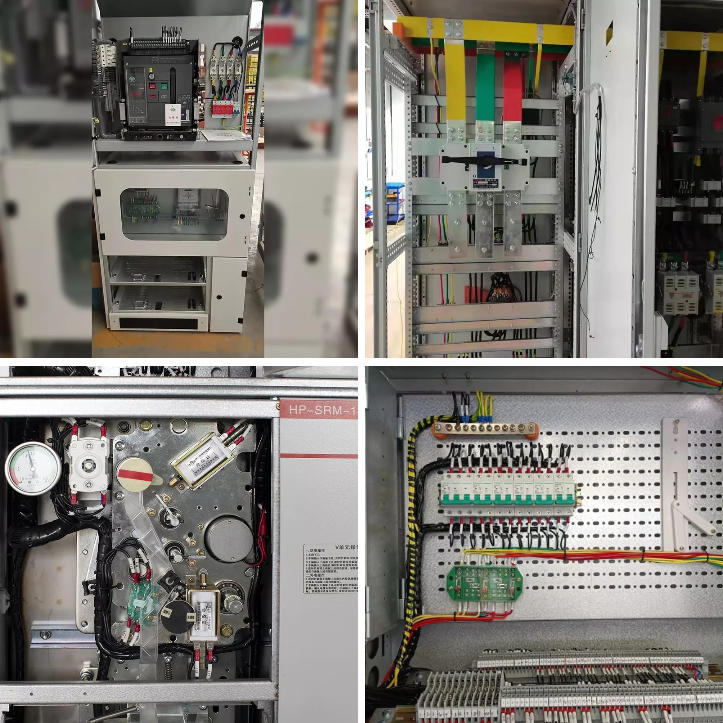

Рисунок 2 — Кільцевий головний блок (RMU): Компактний розподільний пристрій середнього напруги для розподільних мереж
RMU доступні в двох основних варіантах ізоляції:
| технології | Принцип дії | Ключові переваги | Обмеження |
| Вакуумний CB | Дуга гаситься у високовакуумній ємності | Довгий термін служби (>10 000 операцій), без газу, компактний, не потребує обслуговування | Обмежено ≤52 кВ |
| SF₆ CB | Потік газу гасить дугу в камері під тиском | Висока пропускна здатність, відмінна ізоляція, компактність | Високий GWP (~23 500), екологічні проблеми, потрібен моніторинг газу |
| Air-Blast CB | Повітря під високим тиском гасить дугу | Не містить небезпечних газів, підходить для зовнішнього використання | Великий розмір, вимогливе обслуговування, значною мірою застарілий |
Таблиця 6 — Порівняння технології автоматичного вимикача середнього напруги
| Параметр | Типовий діапазон / значення |
| Номінальна напруга | 3,6 кВ, 7,2 кВ, 12 кВ, 17,5 кВ, 24 кВ, 36 кВ, 40,5 кВ, 52 кВ |
| Номінальний нормальний струм | 630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A, 4000 A |
| Струм відключення короткого замикання | 12,5 кА, 16 кА, 20 кА, 25 кА, 31,5 кА, 40 кА, 50 кА |
| Короткочасна витримка | Зазвичай 1 с або 3 с при номінальному струмі короткого замикання |
| Стійкість до грозового імпульсу (LIWV) | 60 кВ (клас 7,2 кВ) до 250 кВ (клас 52 кВ), відповідно до IEC 62271-1 |
| Робочий механізм | Пружинний двигун (стандарт); ручний або соленоїдний варіанти |
| Застосовний стандарт | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Таблиця 7 — Технічні характеристики розподільного пристрою середнього напруги
Високовольтні розподільні пристрої працюють при системній напрузі вище 52 кВ, із зазвичай використовуваними напругами 72,5 кВ, 145 кВ, 245 кВ, 420 кВ і 550 кВ. Це обладнання формує критичну комутаційну та захисну інфраструктуру основної мережі передачі — найвищого енергетичного рівня енергетичної системи, відповідального за транспортування великих обсягів електроенергії на великі відстані між центрами генерації та регіональними центрами навантаження.
Наслідки виходу з ладу розподільного пристрою високої напруги є серйозними: один несправний автоматичний вимикач на великій підстанції електропередачі 220 кВ може відключити сотні мегават генерації або навантаження. Пошкодження обладнання від струмів замикання на рівнях високої напруги може бути катастрофічним і дорогим. Цей контекст пояснює надзвичайно вимогливу продуктивність і суворі вимоги до випробувань, яким повинні задовольняти розподільні пристрої високої напруги.
У технології AIS компоненти розподільних пристроїв високої напруги — автоматичні вимикачі, роз’єднувачі, заземлювачі, вимірювальні трансформатори — встановлюються у відкритих структурах із повітрям, що забезпечує ізоляцію між струмоведучими частинами та землею. Підстанції AIS були стандартом для перемикання рівня передачі протягом десятиліть і залишаються поширеними у всьому світі завдяки простоті, нижчій вартості та легкості обслуговування та перевірки.
Підстанції AIS потребують значної площі землі для підтримки безпечних дистанцій. Для типової підстанції AIS 220 кВ може знадобитися 1–3 гектари з кількома метрами відстані між фазами та землею.
У технології GIS усі компоненти під напругою розміщені в герметичних циліндричних алюмінієвих корпусах, наповнених газом SF₆. Чудові діелектричні властивості SF₆ дозволяють різко зменшити зазори між фазою та землею, зменшуючи площу підстанції до 10–15% еквівалентної площі AIS.
ГІС надають перевагу в обмеженому просторі середовищах, таких як міські підземні підстанції, морські платформи, високогірні місця та сильно забруднені промислові зони.
Рисунок 3 — Підстанція електропередачі високовольтного розподільного пристрою з елегазовою ізоляцією (GIS).
Гібридний розподільний пристрій об’єднує кілька основних функцій (автоматичний вимикач, роз’єднувач, вимикач заземлення, трансформатор струму) в одному компактному модулі, наповненому SF₆. Це забезпечує проміжне скорочення площі між AIS і GIS за ціною між ними. HGIS дедалі частіше використовується в розширенні застарілих територій і збільшенні потужностей, де повна ГІС є непомірно високою.
Автоматичний вимикач типу SF₆ або автоматичний вимикач є домінуючою високовольтною технологією. Покращення геометрії контакту та керування дугою зменшують робочу енергію, уможливлюючи надійні механізми з пружинним приводом замість великих гідравлічних/пневматичних приводів. Поетапні альтернативи SF₆ для HV (суміші CO₂/O₂, вакуумні переривники) все ще досліджуються, з обмеженим комерційним впровадженням станом на 2026 рік.
| Параметр | Специфікація високовольтного розподільного пристрою Lugao |
| Діапазон напруги | 3600 В – 40 500 В (відповідає визначенням класу напруги IEC 62271-1) |
| Номінальний нормальний струм | До 4000 А |
| Стійкість до короткого замикання | До 50 кА (короткочасна витримка 1 с) |
| Тип корпусу | Повністю ізольована металева шафа; внутрішні та зовнішні конфігурації |
| Ізоляція середня | Повітроізоляція (AIS) / Суцільна ізоляція; Доступні конфігурації SF₆ |
| Відповідність стандартам | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, серія ANSI/IEEE C37 |
| Сертифікати | CE, ISO, CCC; Типове випробування третьої сторони |
Таблиця 8 — Технічні характеристики високовольтного розподільного пристрою Lugao Power
Коли контакти автоматичного вимикача роз'єднуються під навантаженням або струмом замикання, електрична енергія підтримує плазмову дугу між контактами. Температури досягають 5 000–20 000 K, зберігаючи повний струм пошкодження, поки не згасне. Дугогасна здатність вимикача — швидкість розмикання при природному нульовому струмі — визначає максимальний струм переривання (відключаючу здатність) і пропускну енергію.
Розривне середовище, геометрія контакту та конструкція робочого механізму визначають вимоги до продуктивності та обслуговування вимикача.
| Середній | Діапазон напруги | Висока продуктивність | Вплив на навколишнє середовище | Технічне обслуговування | Тренд |
| Вакуум | НН – 52 кВ | Чудово | Жодного | Дуже низький | Зростання |
| SF₆ газ | MV – HV | Чудово | GWP 23 500 ⚠ | Низький (герметичний) | Регульований ↓ |
| повітря (ACB) | LV | добре | Жодного | Помірний | Стабільний |
| Масло (Налив) | MV (спадок) | добре | Пожежний ризик | Високий | Спадщина ↓ |
| Суміш CO₂ | MV–HV (dev) | Виникаючі | GWP ~1 | TBD | Фаза досліджень і розробок |
Таблиця 9 — Порівняння середовища для гасіння дуги за категоріями розподільних пристроїв
Регламент ЄС про F-гази (EU 2024/573) поступово припиняє використання елегазу для нових установок середньої напруги з 2030 року. Інші регіони приймають подібні правила. Відповіді промисловості включають:
⚠ ЗАКУПІВЛЯ
Для проектів із терміном служби 20–30 років використання технології без SF₆ дозволяє уникнути витрат на ранню заміну. Розподільні пристрої високої напруги з вакуумною та твердою ізоляцією від Lugao Power забезпечують сумісні, перспективні альтернативи. Залучайте Lugao Engineering для оптимальних рішень без SF₆.
| Параметр | Визначення та важливість |
| Номінальна напруга (Ur) | Найвища напруга системи, при якій розподільчий пристрій може працювати безперервно. Під час встановлення має перевищувати максимальну робочу напругу. |
| Номінальний струм відключення короткого замикання (Isc) | Максимальний струм замикання, який вимикач може надійно перервати. Має перевищувати очікуваний струм несправності системи. |
| Номінальна короткочасна стійкість (Icw) | Розподільний пристрій максимального струму може витримувати певний час (1 с або 3 с) без пошкодження конструкції. |
| Номінальний нормальний струм (Ir) | Максимальний постійний струм навантаження в межах температурних обмежень із запасом для збільшення навантаження. |
| Рівні ізоляції (LIWV / SIWV) | Стійкість до грозового імпульсу та напруги комутаційного імпульсу. Необхідно узгодити із захистом від перенапруги. |
| Класифікація внутрішньої дуги (IAC) | Категорії IEC 62271-200 (A, B, AB) визначають безпечне локалізацію внутрішніх дугових замикань. |
| Втрата безперервності обслуговування (LSC) | Категорії IEC 62271-200 LSC1/LSC2/LSC2B визначають, чи залишаються під напругою сусідні відсіки під час технічного обслуговування. |
Таблиця 10 — Критичні технічні параметри розподільного пристрою
| Стандартний | Тіло | Область застосування |
| IEC 62271-1 | IEC | Загальні специфікації для високовольтних розподільних пристроїв і пристроїв керування — усі класи напруги. |
| IEC 62271-100 | IEC | Автоматичні вимикачі змінного струму — первинний стандарт СВ/ВН. |
| IEC 62271-200 | IEC | Розподільні пристрої змінного струму в металевому корпусі 1 кВ–52 кВ — вузли СН. |
| IEC 62271-203 | IEC | Розподільні пристрої в елегазовому корпусі (КРУ) >52 кВ — передача КРУ. |
| IEC 61439-1 / -2 | IEC | Розподільні пристрої НН — перевірка конструкції та поточні випробування. |
| Серія ANSI/IEEE C37 | IEEE | Охоплює автоматичні вимикачі високої напруги змінного струму (C37.04/06/09), розподільні пристрої середньої напруги (C37.20), випробування. |
| GB/T 3906 | SAC | Китайський стандарт для розподільних пристроїв у металевому корпусі 3,6–40,5 кВ. Еквівалент IEC 62271-200. |
| Серія IEC 60947 | IEC | Апаратура керування НН — стандарти пристроїв вимикачів, роз’єднувачів, контакторів. |
Таблиця 11 — Основні міжнародні стандарти для розподільних пристроїв
| Крок | діяльність | Ключові запитання та результати |
| 1 | Системний аналіз | Проведіть/перегляньте аналіз короткого замикання. Визначте максимальний очікуваний струм пошкодження в кожному місці. |
| 2 | Визначення навантаження та напруги | Визначте номінальний нормальний струм, напругу системи, регулювання напруги, вимоги до РПН, якщо застосовно. |
| 3 | Вибір технології | Виберіть клас напруги (LV/MV/HV), середовище переривання (вакуум/SF₆/повітря), тип корпусу (AIS/GIS/металевий корпус), конфігурацію всередині/зовні. |
| 4 | Визначення стандартів | Визначте відповідні стандарти, вкажіть необхідні сертифікати (IEC, ANSI, CE, CCC, DNV тощо) у запиті пропозицій. |
| 5 | Координація захисту | Визначити функції реле, координацію часу та струму, протокол зв’язку (IEC 61850, Modbus, DNP3), вимоги IAC/LSC. |
| 6 | Умови сайту | Визначте температуру, висоту над рівнем моря, вологість, забруднення, сейсмічну зону, установку в приміщенні/зовні. Визначте зниження номінальних характеристик і характеристики корпусу. |
| 7 | Запит на пропозицію та оцінка | Оформити технічне завдання. Оцінка заявок: відповідність вимогам, типові випробування, доставка, підтримка, TCO. |
Таблиця 12 — Семиетапна специфікація розподільного обладнання та процес закупівлі
| Вибирайте розподільні пристрої середнього напруги з вакуумною/твердою ізоляцією, коли… | Виберіть SF₆ GIS, коли… |
| SF₆ заборонено або регулюється; перспективність, низький ризик для навколишнього середовища; СН ≤ 40,5 кВ; низький рівень обслуговування; уподобання в приміщенні | Площа сайту сильно обмежена; напруга >40,5 кВ; сильно забруднене зовнішнє середовище; збільшений інтервал технічного обслуговування; герметично закрите виконання |
Таблиця 13 — Керівництво з вибору технології: вакуум/SI проти SF₆ GIS
💡 КЛЮЧОВА ІНФОРМАЦІЯ
Аналіз TCO: протягом 20-річного терміну служби загальні витрати на технічне обслуговування розподільних пристроїв середньої напруги SF₆ і витрати на кінець терміну служби перевищують альтернативи з вакуумною/твердою ізоляцією на 15–25% (включаючи відновлення SF₆). Настійно рекомендується кількісно оцінити це перед прийняттям зобов’язань.
Lugao Power Co., Ltd.є провідним китайським спеціалізованим виробником електричних розподільних пристроїв, силових трансформаторів і коробчатих трансформаторних підстанцій. Спеціально зосереджуючись на обладнанні для розподілу електроенергії, Lugao набув глибоких інженерних знань у всьому діапазоні напруг — від розподільних пристроїв низької напруги до високовольтних металевих шаф — для обслуговування комунальних підприємств, підрядників EPC, промислових операторів і розробників проектів у сфері відновлюваної енергетики на глобальних ринках.
Пряме постачання з заводу в поєднанні з потужними можливостями OEM, відповідністю багатьом стандартам і оперативною командою технічної підтримки робить Lugao кращим партнером із постачання для міжнародних проектів, які вимагають якості, відповідності та конкурентоспроможної ціни.

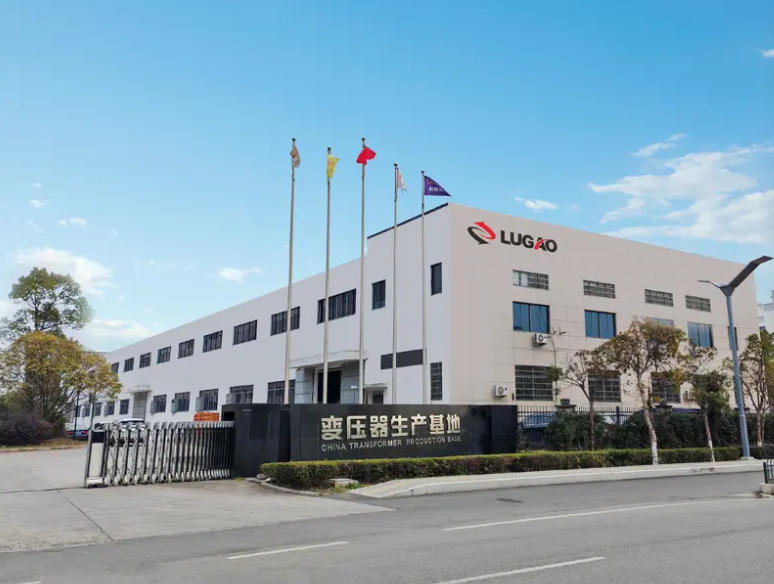

Рисунок 4 — Виробниче підприємство Lugao Power Co., Ltd
| Продукт | Діапазон напруги / струму | Стандарти | Сертифікати |
| Головний розподільний щит НН (MDB) | До 1000 В / до 6300 А | IEC 61439-1/-2, GB | CE, ISO, CCC |
| Центр керування низьковольтним двигуном (MCC) | До 1000 В / до 4000 А | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| Розподільні пристрої середнього напруги в металевому корпусі | 3,6 кВ – 40,5 кВ / до 4000 А | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, типове випробування |
| Основний кільцевий блок (RMU) | 12 кВ – 40,5 кВ | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, типове випробування |
| Повністю ізольована металева шафа | 12 кВ – 40,5 кВ / до 4000 А | IEC 62271-200 | CE, ISO, типове випробування |
| ВН розподільні пристрої | 3600 В – 40500 В / до 4000 А, 50 кА | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, типове випробування |
| Розподільні пристрої на замовлення / OEM | За специфікацією замовника | IEC / ANSI / GB / BS (на проект) | Відповідно до вимог проекту |
Таблиця 14 — Асортимент продукції Lugao Power Switchgear
Виробничі та інженерні операції Lugao Power сертифіковані відповідно до ISO 9001 із системою управління якістю (QMS), що охоплює всі етапи реалізації продукту — від вхідного контролю матеріалів до контролю виробничого процесу, тестування готової продукції та підтримки після доставки. СУЯ включає контрольовані процедури для перевірки проекту, кваліфікації постачальника, управління каліброваним випробувальним обладнанням, обробки невідповідностей та коригувальних дій.
Типові випробування — проводяться на прототипах в акредитованих сторонніх випробувальних лабораторіях високої напруги — підтверджують, що конструкція відповідає всім зазначеним вимогам до продуктивності. Стандартні лінійки продуктів Lugao пройшли типові випробування відповідно до чинних стандартів IEC і GB. Звіти про типові випробування від визнаних лабораторій (зокрема KEMA, TÜV Rheinland, SGS, CPRI та CEPRI) доступні для ознайомлення як частина пакета документів для попередньої кваліфікації.
Типові випробування розподільних пристроїв середньої напруги (IEC 62271-200) включають:
| Звичайний тест | Стандарт / Критерії прийняття |
| Витримка промислової частоти | Прикладена напруга при номінальному рівні ізоляції протягом 1 хвилини — без спалаху або руйнівного розряду |
| Опір ізоляції | Випробування мегомметром при 2,5 кВ або 5 кВ постійного струму; результат порівняно з вихідним рівнем і мінімальним порогом прийнятності |
| Перевірка механічної роботи | Приводи вимикачів і роз'єднувачів циклічні; виміряно час роботи та шлях |
| Перевірка блокування | Усі захисні блокування (механічні та електричні) перевірені для запобігання неправильній послідовності перемикань |
| Перевірка роботи реле захисту | Усі налаштовані функції захисту перевірені на відповідність налаштуванням реле; Час поїздки перевірено відповідно до специфікації |
| Перевірка електропроводки та ланцюга керування | Безперервність, полярність та ізоляцію всіх проводів керування та вторинної проводки перевірено відповідно до затверджених креслень |
| Візуальна перевірка та перевірка розмірів | Усі компоненти, маркування, маркування шин і з’єднання перевірено на відповідність затвердженим виробничим кресленням |
Таблиця 15 — Програма стандартних випробувань Lugao Power для розподільних пристроїв
ЗОБОВ'ЯЗАННЯ ЯКОСТІ
Кожне постачання розподільного пристрою Lugao Power супроводжується повним пакетом технічної документації: звіт про звичайні випробування з усіма виміряними значеннями та критеріями прийнятності, посилання на сертифікати випробувань типу, сертифікати матеріалів, записи про калібрування випробувального обладнання, записи про перевірку розмірів та креслення. За запитом може бути організовано перевірку третьою стороною та FAT під наглядом.
