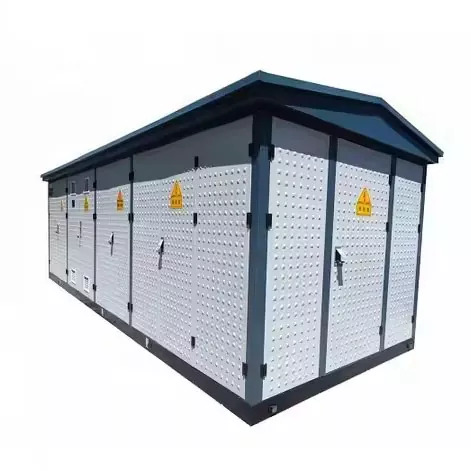

TheКомпактна трансформаторна підстанція європейського типуце високоінтегрована та готова система розподілу електроенергії, призначена для ефективного, надійного та компактного розподілу електроенергії. На відміну від традиційних підстанцій, які вимагають великої інфраструктури та складного монтажу, це компактне рішення об’єднує високовольтні розподільні пристрої, трансформатори та низьковольтне розподільне обладнання в одному модульному корпусі.
Завдяки таким перевагам, як швидке розгортання, інтелектуальний моніторинг, захист навколишнього середовища та висока безпека експлуатації, ці підстанції все частіше використовуються в міських електромережах, індустріальних парках, проектах з відновлюваної енергетики та інфраструктурних об’єктах. Відповідно до галузевих досліджень, підстанції європейського зразка поєднують декілька електричних компонентів у компактний блок, який зменшує площу, підвищуючи ефективність монтажу та експлуатаційну надійність.
У цьому вичерпному посібнику ми досліджуємо, як працюють компактні підстанції в європейському стилі, їх структурний дизайн, переваги, застосування, технічні параметри та чому провідні виробники люблятьЛУГАОпросувають сучасний розподіл електроенергії за допомогою цієї технології.
A Компактна трансформаторна підстанція європейського типуце збірна система розподілу електроенергії, яка об’єднує кілька компонентів розподілу електроенергії в одному корпусі. Ці системи зібрані на заводі та перевірені перед доставкою, що забезпечує надійність і швидке розгортання на місці.
Як правило, до складу підстанції входить наступне обладнання:
Усі компоненти встановлюються всередині герметичного металевого або композитного корпусу, утворюючи компактний центр розподілу електроенергії, здатний зменшувати електроенергію від середньої напруги до придатної для кінцевих користувачів низької напруги.
Завдяки своїй компактності та модульній конструкції цей тип підстанції можна встановити поблизу центрів навантаження, підвищуючи енергоефективність і зменшуючи втрати при передачі.
Принцип роботи європейської компактної коробчатої підстанції відповідає простому процесу розподілу електроенергії:
Оскільки всі ці системи інтегровані в збірний корпус, монтаж і введення в експлуатацію значно прискорюються порівняно з традиційними підстанціями.
Багато сучасних компактних підстанцій також включають інтелектуальні системи моніторингу, які дозволяють здійснювати дистанційну діагностику, автоматичне виявлення несправностей і моніторинг продуктивності в реальному часі.
Компактна підстанція європейського типу має модульну конструкцію відсіків. Кожна секція виконує певну електричну функцію та забезпечує безпечну роботу.
| компонент | Основна функція | опис |
|---|---|---|
| Високовольтний відсік | Потужність і захист | Містить кільцеві головні блоки, автоматичні вимикачі та пристрої захисту |
| Трансформаторне відділення | Трансформація напруги | Включає сухий або масляний розподільний трансформатор |
| Низьковольтний відсік | Розподіл потужності | Розподіляє електроенергію в будівлі, заводи чи інфраструктуру |
| Система контролю та моніторингу | Розумне управління | Забезпечує віддалений моніторинг, виявлення несправностей і автоматизацію |
Ці відсіки ізольовані один від одного для підвищення безпеки експлуатації та спрощення процедур технічного обслуговування.
Традиційні підстанції потребують кількох будівель і складних процесів встановлення. Компактні європейські підстанції об’єднують все електричне обладнання в єдиний корпус, що значно скорочує вимоги до інфраструктури. :contentReference[oaicite:4]{index=4}
Інтегрована структура дозволяє встановлювати підстанції навіть у густонаселених районах, де доступність землі обмежена.
Оскільки підстанція збирається на заводі та перевіряється перед доставкою, монтаж зазвичай передбачає лише підготовку фундаменту та підключення кабелю.
Європейські компактні підстанції мають декілька механізмів безпеки:
Сучасні підстанції інтегрують системи дистанційного моніторингу, автоматизації та діагностики несправностей для підвищення ефективності роботи.
| Особливість | Європейська компактна підстанція | Традиційна підстанція |
|---|---|---|
| Час встановлення | Короткі (збірні) | Тривалий термін будівництва |
| Слід | Маленький | Велика потреба в землі |
| Технічне обслуговування | Незалежні відсіки | Комплексне обслуговування |
| Розгортання | Заводська збірка | Збірка на місці |
| Розумний моніторинг | Підтримується | Часто обмежений |
Компактні підстанції європейського типу доступні в різних конфігураціях залежно від вимог проекту.
| Параметр | Типове значення |
|---|---|
| Номінальна напруга | 6кВ – 35кВ |
| Номінальна місткість | 100 кВА – 2500 кВА |
| Вихід низької напруги | 400В / 415В |
| Рівень захисту | IP54 |
| Спосіб охолодження | Повітряне охолодження або масляне охолодження |
| Тривалість експлуатації | 25–30 років |
Модульна конструкція дозволяє налаштовувати рівні напруги, типи трансформаторів і системи моніторингу відповідно до конкретних застосувань.
Компактні коробчасті підстанції європейського типу широко використовуються в різних галузях завдяки своїй універсальності та компактному дизайну.
Ці підстанції забезпечують ефективний розподіл електроенергії навіть у складних умовах і у віддалених місцях.
Процес монтажу європейської компактної підстанції значно спрощений порівняно зі звичайними підстанціями.
Оскільки попит на електроенергію продовжує зростати, а міська територія стає дедалі обмеженішою, компактні підстанції стають важливим компонентом сучасної енергетичної інфраструктури.
Очікується, що майбутні інновації включатимуть:
Такі виробники, якЛУГАОпостійно вдосконалюють технології компактних підстанцій, щоб задовольнити зростаючі потреби розумних міст, систем відновлюваної енергії та сталої інфраструктури.
На європейських підстанціях використовуються окремі відсіки для високовольтних, трансформаторних і низьковольтних секцій, що підвищує безпеку та гнучкість обслуговування. На американських підстанціях часто використовується одна герметична конструкція.
Типова потужність коливається від 100 кВА до понад 2500 кВА залежно від вимог проекту.
Встановлення часто можна завершити протягом кількох днів, оскільки обладнання є збірним і перевірено на заводі.
так Вони широко використовуються в сонячних електростанціях, вітроенергетичних системах і розподілених енергетичних мережах.
Більшість європейських компактних підстанцій мають експлуатаційний термін експлуатації приблизно 25–30 років за умови належного обслуговування.
TheКомпактна трансформаторна підстанція європейського типупредставляє наступне покоління технології розподілу електроенергії. Завдяки інтегрованому дизайну, швидкому встановленню, високим стандартам безпеки та можливостям розумного моніторингу, він пропонує надійне та ефективне рішення для сучасної електричної інфраструктури.
Від міських електромереж до проектів з відновлюваної енергетики, ця технологія компактних підстанцій змінює спосіб розподілу електроенергії по всьому світу. Провідні виробники люблятьЛУГАОпродовжуйте впроваджувати інновації в цій галузі, пропонуючи передові рішення, які підвищують ефективність, стійкість і експлуатаційну надійність.
Якщо ви шукаєте високоефективну компактну підстанцію, адаптовану до вимог вашого проекту,зв'яжіться з намисьогодні, щоб дізнатися, як LUGAO може задовольнити ваші потреби в розподілі електроенергії за допомогою професійного досвіду та передових інженерних рішень.
