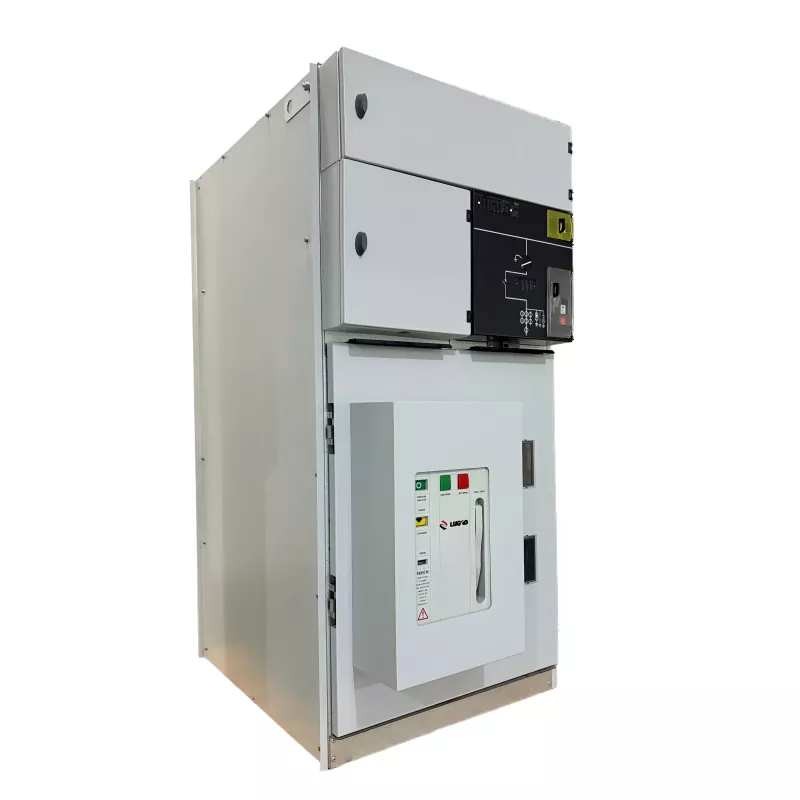

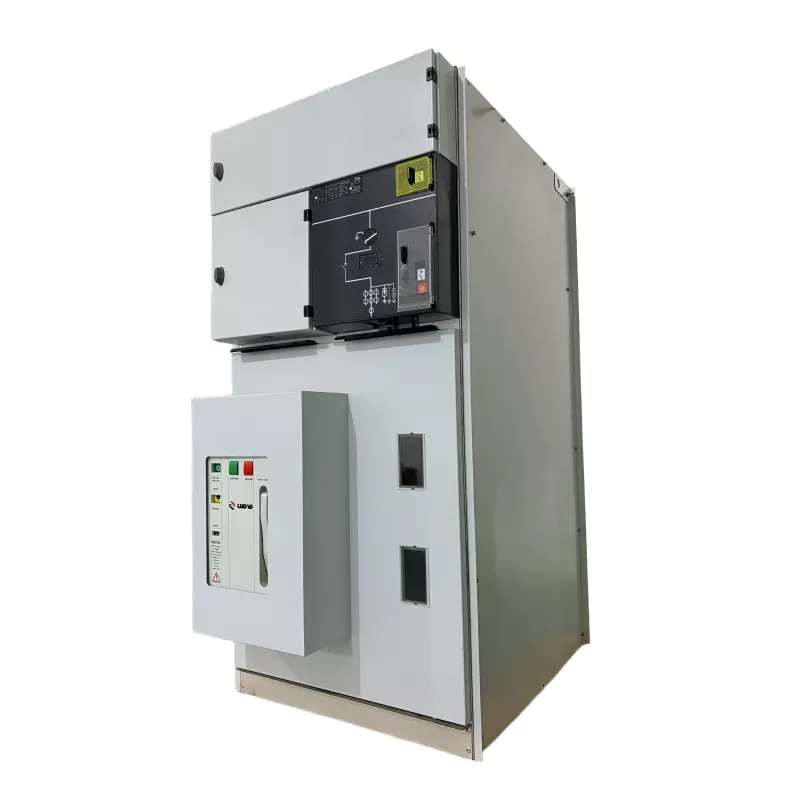

Внутрішня панель розподільчого пристрою головного блоку з елегазовою ізоляцією з VCB

Як професійний виробник, ми хотіли б надати вам високоякісну панель розподільчого пристрою основного блоку з газовою ізоляцією для внутрішнього використання з VCB. Це компактний розподільний пристрій середньої напруги, призначений для надійного регулювання живлення, захисту та комутації в сучасних електричних мережах. Він інтегрує технологію вакуумного вимикача (VCB) із структурою розподільного пристрою з елегазовою ізоляцією, забезпечуючи безпечну та ефективну роботу всередині приміщень.

Цей типкільцевий головний блок (RMU)широко використовується в системах розподілу електроенергії середньої напруги для підключення, захисту та ізоляції електричних кіл. Завдяки герметичній газовій ізоляції та технології вакуумного переривання панель розподільчого пристрою головного блоку з газоізоляційним кільцем для внутрішнього монтажу з VCB забезпечує чудові характеристики гасіння дуги, потужну ізоляційну здатність і мінімальні вимоги до обслуговування.

Основні технічні параметри

немає	Пункт		одиниця	Параметри
1	Номінальна напруга		кВ	12	24	36	40.5
2	Номінальний струм		A	630/1250
3	Номінальна частота		Гц	50/60
4	Витримувана напруга промислової частоти протягом 1 хвилини	Загальна вартість	кВ	42	55	80	95
		Точка розриву		48	65	95	110
5	Витримувана напруга грозового імпульсу	Загальна вартість	кВ	75	125/150	170	95
		Точка розриву		85	150/160	185	215
6	Номінальний короткочасний струм	Основний контур	кА	25/2 с
		Контур заземлення		25/2 с
7	Номінальний піковий струм		кА	63			50
8	Номінальний струм передачі		A	1300~1700
9	Номінальний струм відключення при замиканні		A	630
10	Номінальний струм відключення зарядки кабелю		A	50/10
11	Ненавантажений струм відключення трансформатора		A	20
12	Струм розриву при замиканні на землю зарядного кабелю		A	100			80
13	Номінальний струм відключення при короткому замиканні		кА	20
14	Номінальний струм замикання при короткому замиканні		кА	63			50
15	Клас захисту			IP3X
16	Термін служби перемикача навантаження		час	5000
17	Термін служби вимикача заземлення		час	5000

Технічні характеристики

Основні електричні параметри

• Номінальна напруга: 12 кВ / 24 кВ / 36 кВ
• Номінальна частота: 50 Гц / 60 Гц
• Номінальний струм: 630A – 1250A
• Струм відключення короткого замикання: до 25 кА
• Витримувана напруга промислової частоти: ≥ 42 кВ
• Витривала напруга грозового імпульсу: ≥ 75 кВ

Конструктивні особливості

• Компактна конструкція розподільного пристрою з елегазовою ізоляцією
• Інтегрований вакуумний вимикач (VCB)
• Повністю герметична структура бака для високої надійності
• Модульна конфігурація для гнучкого розподілу електроенергії
• Підходить для внутрішньої установки

Додатки

TheВнутрішня панель розподільчого пристрою головного блоку з елегазовою ізоляцією з VCBшироко застосовується в розподільчих мережах середньої напруги, де потрібні надійна комутація та захист.

• Міські електромережі
• Промислові системи електропостачання
• Комерційні будівлі та житлові комплекси
• Залізнична та транспортна інфраструктура
• Гірничо-металургійна промисловість
• Проекти з передачі та розподілу електроенергії
• Підключення до мережі відновлюваних джерел енергії

Ключові характеристики

• Конструкція герметичного вакуумного вимикача– TheВнутрішня панель розподільчого пристрою головного блоку з елегазовою ізоляцією з VCBвикористовує герметичний вакуумний вимикач, встановлений у газовій камері з нержавіючої сталі. Така конструкція усуває дугу в головному ланцюзі та забезпечує тривалий термін служби електрики з високою надійністю ізоляції.
• Повністю герметична структура, що не потребує обслуговування– Усі високовольтні компоненти, такі як шини, роз’єднувачі, VCB та трансформатори струму, поміщені в герметичний газовий резервуар, що захищає їх від пилу, вологи та зовнішнього забруднення.
• Компактна структура– Інтегрована конструкція значно зменшує простір для встановлення, що робить його ідеальним для внутрішніх підстанцій, збірних підстанцій та проектів з обмеженим простором електричних кімнат.
• Висока експлуатаційна безпека– Оснащено системою механічного блокування з п’ятьма стійкостями та спрямованим каналом скидання тиску для запобігання неправильній роботі та забезпечення безпечної роботи системи.
• Сумісність з розумним розподілом– Зарезервовані інтерфейси для електричної роботи та автоматизації дозволяють легко інтегрувати в сучасні інтелектуальні мережі розподілу електроенергії, що підтримується суворим контролем якості Lugao та надійними виробничими стандартами.

Чому варто вибрати Lugao

• Професійний виробник – Lugao Powerспеціалізується на обладнанні для передачі та розподілу електроенергії високої та середньої напруги.
• Передові технології виробництва– Точні виробничі процеси та комплексні системи тестування забезпечують надійність продукції.
• Суворий контроль якості– Внутрішня панель розподільчого пристрою головного блоку з елегазовою ізоляцією з VCB відповідає міжнародним стандартам, у тому числіСертифікати ISO9001, SGS, CCC і CE.
• Досвід промисловості– Багаторічний досвід роботи з сухими трансформаторами, масляними трансформаторами та обладнанням для розподілу електроенергії.
• Глобальна програма– Рішення Lugao широко використовуються в енергетичних мережах, промисловості, транспорті та інфраструктурних проектах по всьому світу.
• Технічна підтримка– Команда професійного обслуговування забезпечує технічне керівництво та довгострокову підтримку для клієнтів у всьому світі.

FAQ

1. Яка основна функція внутрішньої панелі розподільчого пристрою з газоізоляційним кільцем головного блоку з VCB?

TheВнутрішня панель розподільчого пристрою головного блоку з елегазовою ізоляцією з VCBпризначений для систем розподілу електроенергії середньої напруги. Забезпечує надійну комутацію, захист і ізоляцію електричних ланцюгів, забезпечуючи стабільне електропостачання і безпечну роботу в міських мережах, промислових об'єктах і підстанціях.

2. Які переваги використання вакуумного вимикача (ВВВ) в РМУ?

Вакуумний автоматичний вимикач забезпечує чудову здатність гасити дугу, тривалий термін служби електрики та мінімальні вимоги до обслуговування. При інтеграції в структуру RMU з елегазовою ізоляцією він підвищує надійність комутації, безпеку експлуатації та загальну довговічність обладнання.

3. Де зазвичай встановлюється панель розподільного пристрою головного блоку Lugao з елегазовою ізоляцією з VCB?

Його широко встановлюють у внутрішніх системах розподілу електроенергії, таких як компактні підстанції, промислові підприємства, комерційні будівлі, житлові будинки, залізниці та системи розподілу відновлюваної енергії, де потрібні ефективність використання простору та висока надійність.

4. Чому варто вибрати Lugao для газової ізоляціїРозподільні пристрої РМУ?

Lugao надає надійне обладнання для розподілу електроенергії, яке підтримується передовими технологіями виробництва, суворим контролем якості та міжнародними сертифікатами, зокрема ISO9001, SGS, CCC та CE. Маючи великий досвід роботи з трансформаторами та енергетичним обладнанням, Lugao забезпечує стабільну продуктивність, тривалий термін служби та професійну технічну підтримку для проектів глобальної енергетичної інфраструктури.
