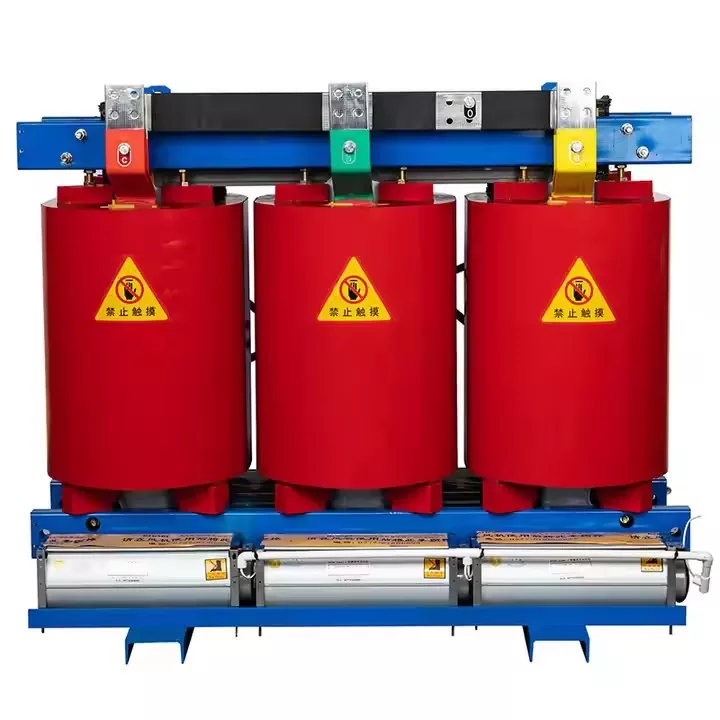

Рутинні випробування - це перевірка якості кожного трансформатора. Кожен трансформатор проходить планові випробування. Мета полягає в тому, щоб підтвердити, що базова продуктивність відповідає проектним вимогам.
Випробування співвідношення витків і вектора напруги використовуються для перевірки коефіцієнта витків кожної обмотки. Він також перевіряє конфігурацію послідовності фаз, тобто групу підключення. Робітники використовують для тестування міст коефіцієнта обертання. Вони подають трифазну або однофазну напругу на сторону низької напруги, а потім вимірюють напругу на клемах сторони високої напруги. Також аналізуються фазові кути.
Випробування опору обмоток постійному струму використовуються для перевірки з'єднань проводів, пайки та контактів перемикача відводів. Надає вихідні дані для розрахунків підвищення температури та діагностики несправностей. Це завдання можна виконати за допомогою мікроомметра або тестера опору постійного струму. Вимірювання проводяться в кожному положенні крана. Результати конвертуються до того самого значення температури для справедливого порівняння.
Перевірка напруги опору та втрат навантаження вимірює імпеданс короткого замикання. Він також відстежує втрати навантаження, спричинені опором обмотки та паразитними ефектами. Цей тест проводиться при номінальному струмі. Ця інформація допомагає оцінити струм короткого замикання та експлуатаційні витрати системи. Процедура виглядає наступним чином: Замкніть одну обмотку (зазвичай обмотку низької напруги). Подайте меншу напругу на іншу обмотку. Повільно збільшуйте силу струму до номінального значення. Запишіть значення напруги в цій точці як напругу імпедансу. Одночасно запишіть значення потужності як втрати навантаження.
Випробування втрат без навантаження та струму холостого ходу перевіряють характеристики намагніченості сердечника. Це включає втрати на гістерезис і втрати на вихрові струми за номінальної напруги та частоти. Він оцінює якість виготовлення серцевини та якість листів кремнієвої сталі. Подайте номінальну напругу на одну обмотку. Тримайте іншу обмотку відкритою. Виміряйте вхідну потужність, щоб виміряти втрати холостого ходу. Одночасно перевірити струм холостого ходу.
Випробування опору ізоляції та коефіцієнта поглинання використовуються для оцінки основних характеристик ізоляції між обмотками, включаючи ізоляцію до землі. Крім того, він може виявити вологість або забруднення в ізоляційному матеріалі. Тестери опору ізоляції, такі як мегомметри або тиристорні тестери, можуть виконувати цей тест. Опір вимірюється у встановлені моменти часу (наприклад, 15 секунд і 60 секунд). Результат вимірювання називається коефіцієнтом поглинання, який відображає сухість ізоляційного матеріалу.
Випробування витримуваної напруги промислової частоти використовується для перевірки короткочасної міцності основного ізоляційного матеріалу. Це випробування виконується за перенапруги мережевої частоти та спрямоване на перевірку загальних характеристик ізоляційного матеріалу. Під час випробування подається напруга змінного струму, значно вища за номінальне значення. Наприклад, 85 кВ подається на пристрій 35 кВ протягом однієї хвилини. Місце перевірки може бути між обмоткою та землею або на обох кінцях обмотки. Якщо руйнування чи спалаху не відбувається, тест вважається合格 (кваліфікованим).
Випробування індукованою напругою та частковим розрядом використовуються для перевірки ефективності ізоляції між витками, шарами та фазами в обмотці. Він може виявляти рівні внутрішнього часткового розряду під високою напругою. Випробувальну частоту слід збільшити до 100–250 Гц, щоб уникнути насичення сердечника. Під час індукційного випробування на обмотку прикладається подвійна номінальна напруга. Одночасно використовується детектор часткового розряду. Контролюється рівень розряду. Рівень розряду зазвичай потрібно підтримувати нижче 500 пКл або навіть нижче.
Типові випробування забезпечують всебічну перевірку зразка одиниці моделі. Вони демонструють, що конструкція витримує всі заплановані умови експлуатації.
● Тест на підвищення температури Тест на підвищення температури підтверджує, що підвищення температури обмотки, масла та сердечника залишається в межах. Цей тест виконується під номінальним навантаженням, щоб перевірити довгострокову термічну стабільність. Номінальний струм втрат створюється в обмотці методом короткого замикання. Це імітує стан навантаження. Процес нагрівання триває до досягнення рівноваги, зазвичай займаючи кілька годин. Температура масла вимірюється безпосередньо. Середнє підвищення температури обмотки розраховується методом опору.
● Випробування грозовим імпульсом Випробування грозовим імпульсом імітує вплив перенапруги блискавки на ізоляцію. Він перевіряє здатність пристрою витримувати раптову високу напругу. Стандартний грозовий імпульс застосовується за допомогою генератора імпульсів. Ці сплески тривають 1,2 Вт, приблизно 50 мікросекунд. Повнохвильові та переривчасті перенапруги використовуються для впливу на клеми обмотки. Зміни форми сигналу записуються для виявлення будь-яких пошкоджень ізоляції.
Вимірювання рівня звуку та випробування зовнішньої напруги частоти
Випробування витримки зовнішньої напруги промислової частоти зосереджено на зовнішніх компонентах. Сюди входять втулки і заземлення обмоток високої напруги. Випробування проводять у вологому або забрудненому повітрі. На відкритому повітрі між струмоведучою та заземленою частинами подається напруга високої потужності.
Спеціальні тести можуть бути виконані для більш поглиблених перевірок на основі потреб користувача або спеціальних налаштувань. Ці тести є додатковими відповідно до конкретних вимог або умов.
Вимірювання рівня звуку використовується для відстеження шуму під час роботи без навантаження та під навантаженням. Він ідеально підходить для чутливих до звуку місць, таких як міські або житлові райони.
Випробування на стійкість до короткого замикання використовується для перевірки механічної міцності та стійкості конструкції. Це витримує величезні електромагнітні сили, що виникають внаслідок раптових збоїв. У лабораторії або сертифікаційному центрі напруга подається з одного боку тесту на коротке замикання. З іншого боку подається струм короткого замикання. Сила струму в десятки разів перевищує номінальне значення. Тест проводиться протягом встановленого часу, наприклад двох секунд. ● Вимірювання опору нульової послідовності: вимірювання опору нульової послідовності надає дані для захисту мережі від замикання на землю. Це також допомагає в розрахунках стабільності.
Аналіз АЧХ генерує звивисті характеристичні криві. Це може виявити приховані механічні зміни, такі як зміщення або ослаблення, після транспортування або використання.
Усі ці випробування відповідають суворим інструкціям, і ця ієрархічна система перевіряє від компонентів до повного пристрою. Відфільтровує дефекти під час виготовлення. Він надає інформацію про продуктивність користувачеві перед запуском. Він встановлює еталон для безперервного контролю та обслуговування. Такий підхід забезпечує надійністьтрансформаторпротягом усього життєвого циклу.
