Цей білий документ представляє всебічний аналіз світової індустрії силових трансформаторів із цілеспрямованим дослідженням двох домінуючих категорій технологій: сухих і масляних трансформаторів. Він досліджує принципи розробки, сегментацію додатків, міжнародну нормативну базу, економіку життєвого циклу та динаміку ринків, що розвиваються. У документі також висвітлюється, як Lugao Power Co., Ltd., китайський спеціалізований виробник, задовольняє сучасні вимоги ринку за допомогою досконалого проектування, суворих систем якості та гнучких можливостей налаштування.
Силові трансформатори є основою інфраструктури сучасних електричних мереж. Оскільки глобальний попит на електроенергію зростає внаслідок урбанізації, промислового розширення та інтеграції відновлюваних джерел енергії, попит на передову, надійну та ефективну трансформаторну технологію стає все більш критичним. Ця стаття призначена для інженерів, спеціалістів із закупівель, розробників проектів, інвесторів інфраструктури та осіб, які формують енергетичну політику.
1.1 Визначення та основна функція
A силовий трансформаторце електромагнітний пристрій, який передає електричну енергію між двома або більше ланцюгами за принципом електромагнітної індукції. Його основне призначення полягає в перетворенні електричної енергії з одного рівня напруги на інший — або для підвищення напруги для передачі високої напруги на великі відстані, або для зниження напруги для безпечного розподілу промисловим, комерційним і побутовим споживачам.
На відміну від генераторів або двигунів, трансформатори не містять рухомих частин у своїй основній функції, що робить їх за своєю суттю надійними, довговічними та не потребують обслуговування. Основне рівняння, що керує роботою трансформатора:
V1 / V2 = N1 / N2 = I2 / I1
Де V – напруга, N – кількість витків у первинній (1) і вторинній (2) котушках, а I – струм. Це елегантне співвідношення дозволяє точно розробляти коефіцієнти трансформації напруги в широкому діапазоні потужностей.
1.2 Історичний контекст
Винахід практичного трансформатора у 1880-х роках Вільямом Стенлі, Ніколою Теслою та іншими сприяв створенню систем живлення змінного струму (AC). Перший комерційний трифазний силовий трансформатор був застосований у 1890-х роках, відкривши можливість передачі електроенергії на великі відстані за високої напруги та низького струму, значно зменшуючи резистивні втрати. Відтоді технологія трансформаторів розвивалася завдяки досягненням матеріалознавства, покращенню ізоляції, цифровому моніторингу та оптимізації енергоефективності.
1.3 Роль у сучасній енергетичній інфраструктурі
Сьогодні силові трансформатори є основою будь-якої системи доставки електроенергії. Від потужних генераторних підвищувальних трансформаторів (GSU) на електростанціях до розподільних трансформаторів, які обслуговують житлові квартали, трансформатори є в кожному вузлі електричної мережі. Енергетичні підстанції зазвичай містять кілька великих силових трансформаторів, які витримують потужність у десятки або сотні мегавольт-ампер (МВА).
Промислові об’єкти, комерційні комплекси, центри обробки даних, транзитні системи, офшорні платформи та заводи з відновлюваної енергетики – усе це залежить від надійних трансформаторних рішень. Вибір типу трансформатора, потужності, методу охолодження, класу ізоляції та аксесуарів є технічним рішенням, яке безпосередньо впливає на надійність мережі, безпеку, енергоефективність і довгострокові експлуатаційні витрати.
2.1 Розмір ринку та траєкторія зростання
Глобальний ринок силових трансформаторів продемонстрував стабільне зростання протягом останнього десятиліття та продовжує розширюватися. Завдяки заміні застарілої мережевої інфраструктури, швидкій електрифікації в країнах з економікою, що розвивається, інтеграції відновлюваної енергетики та модернізації інтелектуальної мережі, ринок є одним із найбільш стратегічно важливих сегментів галузі електрообладнання.
Основні ринкові показники включають сукупний річний темп зростання (CAGR) приблизно на 5,5–7% до 2030 року, причому Азіатсько-Тихоокеанський регіон є найбільшим регіональним ринком, на який припадає понад 45% світового попиту. Китай залишається найбільшим національним ринком як виробником, так і споживачем силових трансформаторів.
2.2 Основні чинники ринку
2.3 Динаміка регіонального ринку
| Регіон | Частка ринку | Драйвер зростання | Ключова тенденція |
| Азіатсько-Тихоокеанський | ~45% | Урбанізація | Розумна мережа |
| Північна Америка | ~20% | Модернізація мережі | Заміна |
| Європа | ~18% | Перехід енергії | Офшорний вітер |
| Близький Схід і Африка | ~10% | Електрифікація | Високотемпературні агрегати |
| Латинська Америка | ~7% | Комунальні інвестиції | Майнінг |
2.4 Конкурентний ландшафт
Глобальний ринок силових трансформаторів обслуговується поєднанням великих транснаціональних компаній і спеціалізованих регіональних виробників. Основні міжнародні гравці включають ABB (нині Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric і Eaton. Однак китайські виробники, такі як TBEA, China XD Group, CRRC, і спеціалізовані фірми, як-отЛугаоPower Co., Ltd.завоювали значну частку міжнародного ринку завдяки конкурентоспроможним цінам, швидкій доставці та покращенню стандартів якості.
Зараз китайські виробники забезпечують значну частину світового попиту на трансформатори, особливо в країнах Південно-Східної Азії, Близького Сходу, Африки та Латинської Америки. Китайські виробники все більше відповідають міжнародним сертифікатам, включаючи стандарти IEC, CE та ANSI/IEEE, що забезпечує ширший доступ до глобального ринку.
3.1 Конструкція магнітного сердечника

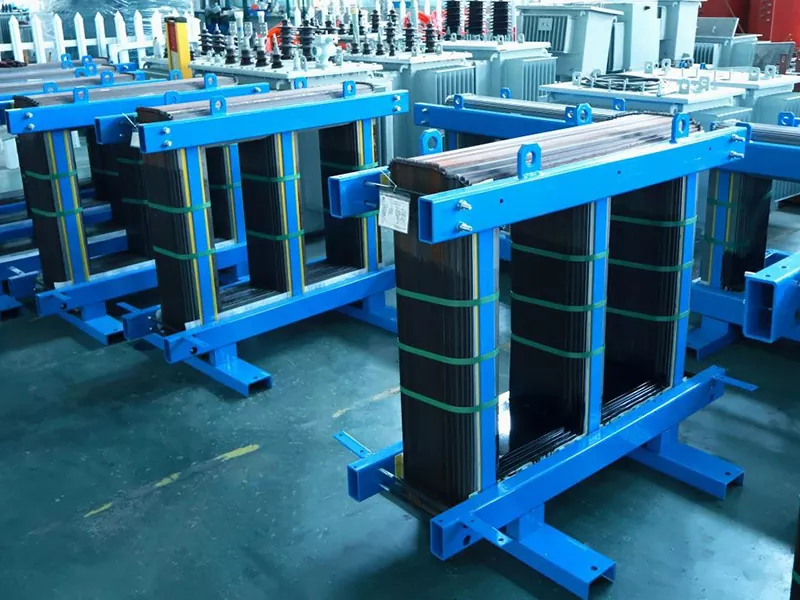

Магнітопровод є центральним елементом будь-якого силового трансформатора. Він забезпечує шлях магнітного потоку з низьким опором, що з’єднує первинну та вторинну обмотки. Конструкція сердечника безпосередньо впливає на втрати без навантаження (втрати в залізі), струм збудження, акустичний шум і механічну стабільність.
Сердечники сучасних трансформаторів виготовляються з холоднокатаних шарів кремнієвої сталі (CRGO), які точно вирізані та складені для мінімізації втрат на вихрові струми. У вдосконалених конструкціях можуть використовуватися аморфні сталеві сплави, які демонструють значно нижчий гістерезис і втрати на вихрові струми, особливо корисні в розподільних трансформаторах, де втрати холостого ходу постійно накопичуються протягом десятиліть експлуатації.
3.2 Конструкція обмоток та системи ізоляції
Обмотки виготовлені з безкисневих мідних або алюмінієвих провідників, сформованих у котушки, які точно намотані для досягнення необхідного коефіцієнта витків, щільності струму та імпедансу. Обмотки високої напруги зазвичай використовують шарову або дискову обмотку, тоді як обмотки низької напруги часто використовують фольгу або гвинтові конструкції.
Системи ізоляції відрізняються залежно від типу трансформатора. Масляні трансформатори покладаються на папір, просочений маслом (крафт-папір або термічно покращений папір) як первинну тверду ізоляцію, доповнену бар’єрами з пресованого картону, і мінеральне масло як охолоджувач і діелектрик. У сухих трансформаторах використовується система ізоляції з литої смоли (епоксидна смола) або відкритого скловолокна, що забезпечує відмінну стійкість до вологи, пилу та забруднення без використання рідких діелектриків.
3.3 Охолодження та термоконтроль
Тепловий контроль є одним із найважливіших аспектів конструкції трансформатора. Надмірна температура прискорює старіння ізоляції, збільшує втрати та, зрештою, скорочує термін служби трансформатора. Трансформатори класифікуються за методом охолодження, використовуючи стандартні позначення ONAN/ONAF/OFAF для масляних і позначення AN/AF для сухих блоків.
| Код охолодження | опис |
| ONAN | Масло Натуральне Повітря Натуральне |
| ONAF | Натуральне повітряне масло |
| OFAF | Масляний форсований повітряний форс |
| АН | Натуральне повітря |
| AF | Повітряні сили |
3.4 Стійкість до короткого замикання
Силові трансформатори повинні витримувати величезні електромагнітні сили, що виникають під час коротких замикань у підключеній електричній мережі. Очікувані струми короткого замикання можуть у 20–25 разів перевищувати номінальний струм, створюючи сили, пропорційні квадрату струму. Надійна механічна конструкція, включаючи кріплення обмоток, жорсткий контроль геометрії обмотки та конструкцію каркаса, є важливими для забезпечення здатності витримувати.
Тестування на короткі замикання відповідно до стандартів IEC 60076-5 або IEEE C57.12 підтверджує механічну та термічну цілісність трансформатора в умовах несправності. Це тестування є однією з найвимогливіших кваліфікаційних вимог у галузі енергетичного обладнання.

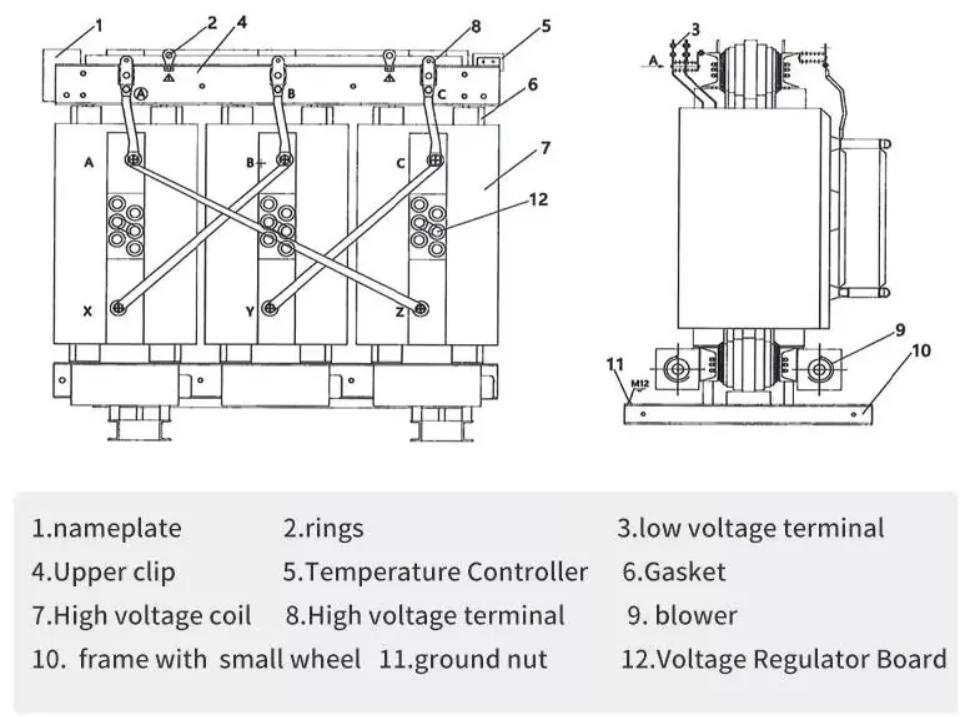

У сухих трансформаторах замість рідких діелектриків використовуються повітряні та тверді ізоляційні матеріали — переважно епоксидна смола або системи, армовані скловолокном. Обмотки або відлиті з епоксидної смоли (сухого типу з литої смоли, або CRT), або намотані скловолокном і просочені під вакуумом (VPI) смолою або лаком. Сухі трансформатори з литої смоли, найпоширеніший сучасний варіант, повністю закривають обмотки в суміші епоксидної смоли та мінерального наповнювача, як правило, в умовах вакуумного лиття для усунення пустот. Результатом є міцна, герметична, самозатухаюча ізоляційна система, яка не потребує рідкого охолоджувача та є за своєю суттю вогнестійкою.
Сухі трансформатори є кращим вибором у тих випадках, коли близькість до людей або чутливих конструкцій робить безмасляну роботу пріоритетом. Основні сектори застосування включають міські підстанції в комерційних і офісних будівлях, лікарнях і медичних установах, готелях і гостинних комплексах, залізничних станціях і системах метро, виробничі підприємства з вимогами до чистих приміщень, центри обробки даних і телекомунікаційні засоби, станції перетворювача відновлюваної енергії та системи живлення морських суден.
Ключова специфікація: сухі трансформатори Лугао
Лугао Power Co., Ltd. виробляє сухі трансформатори у конфігураціях із литою смолою (CRT) і вакуумним просоченням (VPI). Стандартні параметри охоплюють від 25 кВА до 16 000 кВА з первинною напругою до 35 кВ. Продукти відповідають стандартам IEC 60076-11, GB/T 10228, CE та CCC. Доступні спеціальні класи корпусів, перемикачі відводів, системи моніторингу температури та модернізація примусового повітряного охолодження.

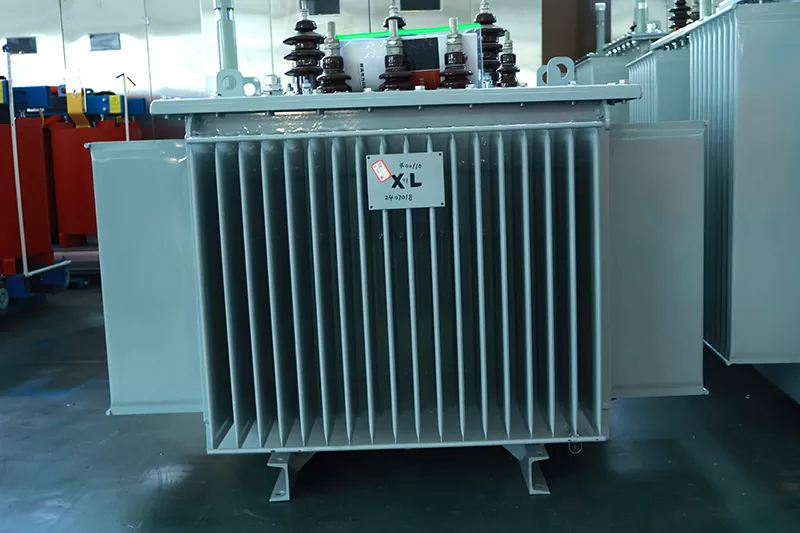

Масляні силові трансформатори використовують мінеральне трансформаторне масло (або альтернативні діелектричні рідини, такі як синтетичні складні ефіри або природні складні ефірні масла) і як основне ізоляційне середовище, і як основний охолоджуючий агент. Активна частина трансформатора, що включає сердечник і обмотки, повністю занурена в цю діелектричну рідину всередині герметичної сталевої ємності. Тепло, що утворюється внаслідок втрат в сердечнику та обмотках, передається в масло, а потім розсіюється в навколишнє повітря через блоки радіаторів, гофровані стінки бака або охолоджувальні труби.
Поєднання високоефективної теплопередачі від масла та чудових діелектричних та ізоляційних властивостей мінерального масла дозволяє масляним трансформаторам досягати дуже високої щільності потужності, що робить їх технологією вибору для застосувань з високою потужністю та зовнішніх установок у класах напруги від розподілу (11–33 кВ) до надвисокої напруги (750 кВ і вище).
Зростання екологічної обізнаності підштовхнуло інтерес до біологічно розкладаних і вогнестійких діелектричних рідин для масляних трансформаторів. Натуральні ефірні рідини, отримані з рослинних олій, мають здатність до біологічного розкладання понад 95% і значно вищі температури загоряння (вище 300°C проти приблизно 145°C для мінеральної олії). Синтетичні ефірні рідини пропонують подібні переваги з ширшим діапазоном температур. Ці рідини все частіше застосовуються для трансформаторів поблизу екологічно чутливих місць, усередині будівель або в зонах високого ризику пожежі.
Масляні трансформаторидомінують на зовнішніх комунальних підстанціях, високовольтних точках з’єднання, промислових джерелах живлення, гірничодобувних роботах, нафтових і газових об’єктах, гідроелектростанціях і теплових електростанціях, колекторних станціях відновлюваної енергії та перетворювальних станціях постійного струму високої напруги (HVDC). Їх поєднання високої ефективності, здатності до перевантаження та конкурентоспроможної вартості при високих номінальних значеннях робить їх світовим стандартом для енергетичної інфраструктури комунального масштабу.
Ключова специфікація: масляні трансформатори Лугао
Лугао Power Co., Ltd. виробляє масляні трансформатори від 10 кВА до 50 МВА з первинною напругою від 3,3 кВ до 110 кВ. Продукти включають блоки стандартної ефективності серій S11 і S13, а також варіанти аморфного сердечника з низькими втратами. Усі пристрої відповідають стандартам IEC 60076, GB 1094 і міжнародним стандартам, визначеним замовником. Опції включають OLTC, DETC, інтеграцію реле захисту, газове реле, монітори температури та індивідуальні конфігурації резервуарів.
| Параметр | Сухий тип (CRT) | Олійний | Фактор прийняття рішень |
| Максимальна напруга | До 36 кВ | До 1100 кВ | Висока напруга: перемагає нафта |
| Максимальний рейтинг | До ~20 МВА | До 1500 МВА | Велика потужність: перемагає нафта |
| Пожежна безпека | Відмінно (F1/F0) | Вимагає стримування | В приміщенні: сухий перемагає |
| Технічне обслуговування | Дуже низький | Помірний (перевірка масла) | Легкість: сухий перемагає |
| Вартість за MVA | Вища | Нижній | Бюджет: Перемагає нафта |
| Екологічний ризик | Жодного | Можливість розливу нафти | Еко: сухий перемагає |
| Рівень шуму | 55–70 дБ(А) | 45–60 дБ(А) | Тихі зони: перемагає нафта |
| Перевантажувальна здатність | Обмежений | Чудово | Піки: Перемагає нафта |
| Стійкість до вологи | Відмінно (запечатано) | Добре (герметичний бак) | Вологість: сухість перемагає |
| Швидкість встановлення | Швидко (без заливання масла) | Повільніше (наповнення маслом) | Швидкість: сухий перемагає |
Стандарти трансформаторів визначають мінімальні вимоги до продуктивності, безпеки та випробувань, яким мають відповідати вироби, щоб вважатися придатними для застосування в електроенергетиці. Відповідність визнаним міжнародним стандартам є необхідною умовою для затвердження проекту, підключення до мережі, фінансування та експорту на регульовані ринки. Це також надає покупцям впевненість у стабільній якості та сумісності з наступним обладнанням.
Окрім відповідності стандартам конструкції, трансформатори, призначені для певних ринків, вимагають сертифікації продукції визнаними органами. Маркування CE є обов’язковим для обладнання, яке надходить до Європейської економічної зони, демонструючи відповідність Директиві про низьку напругу та Директиві про електромагнітну сумісність. CCC (обов’язкова сертифікація Китаю) потрібна для обладнання, що продається в Китаї. Тестування третьою стороною лабораторіями KEMA, TUV, UL або CSA може вимагатися специфікаціями конкретного проекту або кінцевими клієнтами з підвищеними вимогами до гарантії.
Статус відповідності Лугао
Лугао Power Co., Ltd. розробляє та виробляє всю продукцію відповідно до серії IEC 60076, GB 1094, GB/T 10228, ANSI/IEEE C57 та британських стандартів. Продукція має сертифікати CE та CCC. Заводський менеджмент якості сертифікований за стандартом ISO 9001:2015. Індивідуальне проектування для стандартів ANSI, BS або AS/NZS доступне за запитом для експортних проектів.
Виробництво трансформаторів світового рівня вимагає суворого контролю якості на кожному етапі виробництва. Від вхідного контролю матеріалу до остаточного заводського приймального випробування, дисциплінована система якості є єдиною надійною гарантією стабільної продуктивності в польових умовах. Провідні виробники впроваджують системи управління якістю, сертифіковані за стандартом ISO 9001, доповнені планами якості для окремих процесів, статистичним контролем процесу (SPC) за критичними параметрами та повною можливістю відстеження матеріалів і результатів випробувань.
Якість трансформатора в кінцевому рахунку відображає якість його сировини. Основні вхідні матеріали, що підлягають перевірці вхідного контролю якості (IQC), включають шари кремнієвої сталі (вимірюються на товщину, магнітну проникність і втрати в сердечнику), мідні або алюмінієві провідники (перевірені на чистоту, розміри та електропровідність), системи епоксидної смоли та затверджувачі для конструкцій ЕПТ (в’язкість, час гелеутворення та механічні властивості), ізоляційний папір і прес-картон (діелектрична міцність, вміст вологи та допуск на розміри), а також трансформаторне мінеральне масло (діелектрична міцність, вміст вологи, кислотність і аналіз розчинених газів для блоків, занурених у масло).
| Звичайний тест | призначення |
| Вимірювання співвідношення | Перевіряє точність коефіцієнта витків відповідно до специфікацій паспортної таблички |
| Перевірка векторної групи та зсуву фаз | Підтверджує з'єднання обмоток і полярність |
| Вимірювання напруги імпедансу та втрат навантаження | Перевіряє імпеданс витоку та втрати міді при номінальному струмі |
| Вимірювання втрат холостого ходу та струму холостого ходу | Перевіряє втрати в сердечнику та струм намагнічування за номінальної напруги |
| Випробування на витримку прикладеної напруги | Перевіряє цілісність ізоляції обмоток відносно землі та між обмотками |
| Випробування на витримку індукованої напруги | Перевіряє здатність внутрішньої ізоляції при напрузі підвищеної частоти |
| Вимірювання опору ізоляції | Перевіряє загальний стан ізоляції та чутливість до вологи |
Втрати трансформаторів, незважаючи на те, що вони невеликі у відсотковому вираженні (зазвичай 0,5–1,5% від номінальної потужності), накопичуються до величезних загальних показників у глобальній встановленій базі. Оцінки показують, що втрати трансформаторів складають приблизно 1–2% загального світового виробництва електроенергії, тобто сотні мільярдів кіловат-годин щорічно. Для окремого трансформатора з терміном служби 25–40 років навіть зменшення втрат на 10% заощаджує значні витрати на енергію протягом життєвого циклу.
Регуляторні органи в Європейському Союзі (Директива про екологічний дизайн), Сполучених Штатах (стандарти ефективності DOE) і все більше в Азії встановили обов’язкові мінімальні стандарти ефективності для силових і розподільних трансформаторів. Ці правила поступово посилюються, створюючи комерційний імператив для виробників і покупців віддавати пріоритет дизайну з низькими втратами.
Втрати трансформатора складаються з двох основних категорій. Втрати холостого ходу (також звані втратами в залізі або сердечнику) виникають щоразу, коли трансформатор подається під напругу, незалежно від рівня навантаження. Вони викликані гістерезисом і вихровими струмами в магнітопроводі та зведені до мінімуму завдяки високоякісній кремнієвій сталі з орієнтованою зернистістю, точному лазерному скрайбування шарів, методам складання серцевини з перекриттям, а в преміальних конструкціях – використанню аморфних сталевих сплавів (які зменшують втрати холостого ходу на 70–80% порівняно зі звичайною сталлю CRGO).
Втрати навантаження (також звані мідними втратами або втратами при короткому замиканні) пропорційні квадрату струму навантаження і виникають через резистивне нагрівання в обмотках. Вони зменшуються завдяки оптимізованій геометрії обмотки, провідникам із меншим опором і вдосконаленим методам транспозиції для управління паразитними та вихровими втратами в обмотках під навантаженням.
Початкова закупівельна ціна силового трансформатора становить лише один компонент загальної вартості життєвого циклу. Команди із закупівель, які зосереджені виключно на ризику закупівельної ціни, недооцінюють справжній економічний тягар володіння трансформатором. Ретельний аналіз загальної вартості володіння (TCO) враховує всі витрати від специфікації та закупівлі до встановлення, експлуатації, технічного обслуговування та остаточного виведення з експлуатації.
| Компонент TCO | міркування |
| Закупівельна ціна | Вартість обладнання, заводські випробування, документація та упаковка |
| Транспорт і логістика | Міжнародні перевезення, митні збори, внутрішні перевезення та страхування |
| Монтаж і налагодження | Підготовка майданчика, будівельні роботи, підключення кабелів, заправка маслом (маслоагрегати), пуско-налагоджувальні послуги |
| Вартість втрати холостого ходу (капіталізована) | Оцінено з використанням методу капіталізованих втрат: A × втрати холостого ходу (кВт) протягом проектного терміну служби за місцевої вартості енергії |
| Вартість втрати навантаження (капіталізована) | B × Втрати навантаження (кВт) при номінальному навантаженні, дисконтовані за проектний термін служби |
| Вартість обслуговування | Перевірка та заміна масла (маслоблоків), обслуговування прокладок, обслуговування системи охолодження та обслуговування РПН |
| Моніторинг і захист | Цифрові системи моніторингу, релейний захист, інтеграція SCADA |
| Виведення з експлуатації та утилізація | Утилізація або переробка мастила (масляні блоки), утилізація сердечника та обмотки трансформатора |
Енергетична галузь зазвичай оцінює тендери на трансформатори за допомогою методу капіталізованих втрат, також відомого як метод коефіцієнта A&B. Загальна оціночна вартість розраховується як:
TEC = ціна покупки + (A × P0) + (B × Pk)
Де P0 — втрати холостого ходу (кВт), Pk — втрати навантаження при номінальному струмі (кВт), A — капіталізована вартість втрат холостого ходу ($/кВт, що відображає роботу в режимі 24/7), а B — капіталізована вартість втрат навантаження ($/кВт, що відображає робочий цикл і коефіцієнт навантаження). Використовуючи цю структуру, трансформатор, який виглядає дешевшим за номінальною вартістю, може виявитися дорожчим протягом терміну служби через більші втрати енергії.
Генераторні підвищувальні трансформатори (GSU) перетворюють вихідну напругу генераторів електроенергії (зазвичай 11–22 кВ) на рівні напруги передачі (110 кВ, 220 кВ, 500 кВ або вище) для транспортування електроенергії на великі відстані. Ці трансформатори є одними з найбільших і найважливіших частин електричного обладнання в енергосистемі, з номінальною потужністю від 100 МВА до понад 1000 МВА. Автотрансформатори з'єднують між собою різні рівні напруги мережі передачі, забезпечуючи гнучке управління потоками електроенергії.
Важка промисловість є одним із найвимогливіших середовищ застосування трансформаторів. Металургійні заводи, алюмінієві заводи, цементні заводи, хімічні переробні підприємства та гірничодобувні підприємства потребують трансформаторів, здатних витримувати високий вміст гармонік, часті коливання навантаження та складні умови навколишнього середовища, включаючи високі температури, пил, вібрацію та корозійну атмосферу. Промислові трансформатори часто виготовляються на замовлення зі спеціальними обробками ізоляції, підвищеними показниками стійкості до короткого замикання та фільтрацією гармонійних гармоній.
Вибухове зростання виробництва сонячної фотоелектричної та вітрової енергії створило нові вимоги до застосування трансформаторів. Сонячні установки потребують інверторних трансформаторів або підвищувальних трансформаторів, які перетворюють вихідний сигнал інвертора постійного струму на середню напругу для збирання. Трансформатори вітрової турбіни, розміщені всередині гондоли турбіни або в основі, повинні витримувати механічну вібрацію, тепловий цикл і гармонічне навантаження, характерні для вітрової генерації.
Офшорні вітряні електростанції висувають особливо суворі вимоги, оскільки трансформатори, встановлені на платформі, піддаються впливу атмосфери солоної води, обмежений доступ для обслуговування та обмежений простір. У цих складних умовах розгортаються як сухого типу (для установки гондол), так і спеціалізовані масляні установки (для підстанцій морських платформ).
Висотні офісні вежі, торговельні центри, готелі, лікарні, університети та центри обробки даних покладаються на сухі трансформатори середньої напруги, щоб знизити напругу живлення до придатної для використання напруги в будівлях (380/220 В у більшості країн світу). Характеристики пожежної безпеки, низькі вимоги до обслуговування та компактні розміри сухих трансформаторів із литої смоли роблять їх домінуючим вибором для цих застосувань.
Лугао Power Co., Ltd. є професійним виробником і постачальником силових трансформаторів зі штаб-квартирою в Китаї, яка спеціалізується на проектуванні, розробці та виробництві сухих і масляних силових трансформаторів. Заснована з місією постачати надійні, високоякісні електричні рішення для внутрішніх і міжнародних ринків, Lugao створила репутацію, засновану на технічній точності, виробничій дисципліні та орієнтованому на клієнта обслуговуванні.
На відміну від диверсифікованих конгломератів електричного обладнання, ексклюзивний фокус Lugao на силових трансформаторах забезпечує глибоку технічну експертизу, безперервне вдосконалення процесів і нерозділену увагу інженерів до всього портфоліо продукції. Ця спеціалізація безпосередньо перетворюється на якість продукту, знання програм і оперативну підтримку клієнтів.
| Категорія товару | опис |
| Трансформатори сухого типу з литої смоли | Конструкція з литої смоли (CRT), від 25 кВА до 16 000 кВА, первинна напруга до 35 кВ, сумісна з IEC 60076-11 / GB/T 10228 |
| Сухі трансформатори VPI | Просочена вакуумним тиском конструкція з відкритою намоткою для вентильованих приміщень |
| Масляні розподільні трансформатори | Від 10 кВА до 10 МВА, від 3,3 кВ до 35 кВ, стандартна серія S11/S13, варіанти аморфного сердечника з низькими втратами |
| Масляні силові трансформатори | До 50 МВА, клас 110 кВ, для підстанцій і промислових установок |
| Трансформатори на замовлення та спеціальні | Мінні, морські, високотемпературні навколишні, стійкі до гармонік або інші спеціалізовані конфігурації |
Виробничі потужності Lugao оснащені спеціально побудованими виробничими лініями для виробництва як сухих, так і масляних трансформаторів, включаючи машини для намотування, обладнання для вирізання сердечників і штабелювання, печі для лиття та затвердіння смоли, системи обробки масла та вакуумного наповнення, а також комплексну лабораторію для електричних випробувань. Власне виробництво сердечників, обмоток і вузлів резервуарів забезпечує повний контроль якості та швидке реагування на індивідуальні вимоги.
Система управління якістю Lugao сертифікована за стандартом ISO 9001:2015, що охоплює процеси проектування, закупівлі, виробництва, тестування та післяпродажного обслуговування. Компанія підтримує повністю обладнану випробувальну лабораторію, здатну виконувати всі стандартні та типові випробування, які вимагаються серією стандартів IEC 60076 і GB. Дані випробувань записуються в цифровому вигляді та відстежуються до серійних номерів окремих трансформаторів, що підтримує повну документацію на продукт для експорту та вимог до введення в експлуатацію проекту.
Трансформатори Lugao були поставлені для проектів у Південно-Східній Азії, на Близькому Сході, в Африці, Східній Європі та Латинській Америці. Досвід міжнародних проектів включає підстанції збору відновлюваної енергії, системи живлення промислових об’єктів, програми електрифікації інфраструктури та установки середнього/низького напруги в комерційних будівлях. Експортні можливості Lugao включають відповідність міжнародним стандартам, визначеним замовником, можливість перевірки третьою стороною та повний пакет експортної документації.
Стандартний каталог трансформаторів відповідає більшості поширених вимог. Однак для значної частини промислових, інфраструктурних та енергетичних проектів потрібні трансформатори, які відрізняються від специфікацій каталогу. Внутрішня команда інженерів Lugao підтримує повне налаштування всіх ключових параметрів, включаючи номінальну потужність (кВА/МВА), коефіцієнт напруги, векторну групу, напругу імпедансу, клас ізоляції, метод охолодження, рейтинг IP корпусу, моніторинг температури, тип перемикача (DETC/OLTC) і фізичні розміри.
Трансформатори для експорту та проектного постачання постачаються з повним пакетом документації, включаючи сертифікати випробувань (звичайні та типові), креслення з розмірами, посібники з монтажу та технічного обслуговування, таблицю з паспортними даними, записи перевірки якості, сертифікати матеріалів для основних компонентів та сертифікати відповідності (CE, CCCабо сертифікація третьої сторони, визначена клієнтом).
Лугао використовує модель прямих поставок із заводу, усуваючи посередницьку націнку та забезпечуючи конкурентоспроможні ціни разом із прямим доступом до інженерних, виробничих і якісних функцій. Клієнти отримують вигоду від прямого спілкування з інженерними та виробничими командами, прозорих оновлень про хід виробництва та можливості впливати на планування виробництва для проектів, що потребують часу.
Стандартний термін виконання продукту коливається від 4 до 12 тижнів залежно від рейтингу, складності та поточного завантаження виробництва. Трансформатори, розроблені на замовлення, із нестандартними характеристиками зазвичай потребують 10–18 тижнів від розміщення замовлення до відвантаження. Lugao підтримує програму резервних запасів для великих обсягів стандартних рейтингів, що забезпечує швидку доставку для термінових потреб.
Усі трансформатори Lugao упаковані для міжнародного транспортування з дерев’яними ящиками, пакетами з осушувачами, що поглинають вологу, під тиском азоту для блоків, занурених у масло, під час транспортування та етикетками індикатора удару. Варіанти транспортування включають морський вантаж із повним контейнером (FCL), консолідацію вантажу менше контейнера (LCL) і авіаперевезення невеликих термінових відправлень. Lugao підтримує відносини з досвідченими експедиторами на основних експортних маршрутах.
Зобов’язання Lugao виходять за межі доставки продукції. Технічна підтримка доступна протягом усього етапу монтажу та введення в експлуатацію з інженерними вказівками щодо встановлення трансформатора, перевірки наповнення маслом та введення в експлуатацію, рекомендацій щодо налаштування реле захисту та початкового аналізу розчинених газів (DGA) для блоків, занурених у масло. Гарантія та наявність запасних частин є частиною стандартного пакету постачання.
Інтеграція цифрових датчиків, комунікаційних інтерфейсів і аналітики даних у силові трансформатори є фундаментальною еволюцією в управлінні мережевими активами. Інтелектуальні трансформатори оснащені безперервним моніторингом температури масла, температури обмотки, рівня розчиненого газу, активності часткового розряду, параметрів якості масла та струму навантаження. Дані передаються на платформи управління активами через протоколи IEC 61850 або IoT, що дає змогу алгоритмам прогнозного технічного обслуговування виявляти несправності, що виникають за тижні або місяці до відмови. Цифровий моніторинг значно знижує ризик несподіваних збоїв, продовжує термін служби трансформатора, запобігаючи випадкам перевантаження або надмірного навантаження, а також оптимізує інтервали технічного обслуговування. Ринок трансформаторів спостерігає швидке впровадження інтелектуального моніторингу, особливо для критично важливих мережевих активів і парків, де централізований дистанційний моніторинг може замінити часті перевірки вручну.
Традиційна ізоляція трансформатора — просочений маслом крафт-папір і мінеральне масло — має максимальну безперервну температуру 98°C (гаряча точка). Термічно оновлений папір підвищує цю температуру приблизно до 110°C, тоді як поліамідні (арамідні) ізоляційні системи можуть працювати при 140°C або вище. Системи високотемпературної ізоляції дозволяють навантажувати трансформатори до вищих рівнів для заданого фізичного розміру, зменшуючи капітальні витрати на МВА, або працювати при зниженій температурі для того самого номіналу, значно подовжуючи термін служби ізоляції.
Аморфні металеві сплави, отримані шляхом швидкого загартування розплавленої сталі, демонструють невпорядковану атомну структуру, яка значно зменшує магнітні втрати порівняно зі звичайною зернистою кремнієвою сталлю. Розподільні трансформатори з аморфним сердечником досягають втрат холостого ходу на 70–80% нижче, ніж у звичайних конструкціях, пропонуючи переконливу перевагу енергоефективності. У міру того, як різниця в ціні між аморфними і звичайними сердечниками звужується, а нормативи енергоефективності посилюються, трансформатори з аморфним сердечником завойовують частку ринку в системах розподілу по всьому світу.
Програми досліджень і розробок в університетах, національних лабораторіях і провідних виробниках просувають концепцію твердотільного трансформатора (SST), який замінює звичайний низькочастотний магнітний трансформатор високочастотним силовим електронним перетворювачем. SST пропонують гальванічну ізоляцію, двонаправлений потік потужності, кероване перетворення напруги та частоти, а також компенсацію реактивної потужності в одному пристрої. Хоча SST ще не були комерційно розгорнуті в комунальному масштабі, SST привертають інтенсивний дослідницький інтерес до таких застосувань, як мікромережі LVDC, зарядка електромобілів і гнучке з’єднання мереж змінного/постійного струму.
Офшорна вітрова енергетика підвищує попит на трансформатори, здатні працювати в екстремальних морських умовах, включаючи стійкість до соляних бризок, компактні розміри для монтажу на гондолах і платформах, підвищену сейсмостійкість, а в деяких концептуальних конструкціях – повну підводну роботу на глибинах понад 1000 метрів. Технологія підводних трансформаторів є активною сферою розвитку, яка ведеться за рахунок електрифікації глибоководної переробки нафти та газу та офшорної вітрової енергії.
Силові трансформатори є незамінною технологією, яка лежить в основі сучасної електричної цивілізації. Їх надійність, ефективність і довговічність безпосередньо впливають на економіку та стійкість енергетичних систем у всьому світі. Вибір між технологією сухого типу та технологією занурення в масло є не двійковим, а залежним від контексту, керуючись рівнем напруги, номінальною потужністю, середовищем встановлення, вимогами протипожежної безпеки, філософією технічного обслуговування та цільовими показниками вартості життєвого циклу. Глобальний ринок силових трансформаторів продовжує розширюватися завдяки інтеграції відновлюваних джерел енергії, урбанізації, промисловому зростанню та модернізації мережі. Китайські виробники, зокрема такі спеціалізовані фірми, як Lugao Power Co., Ltd., відіграють усе більш важливу роль у задоволенні цього попиту, пропонуючи продукцію, що відповідає міжнародним стандартам, за конкурентоспроможними цінами з покращенням рівня інженерної складності та гарантії якості.
Для команд із закупівель, які оцінюють постачальників трансформаторів, Lugao Power Co., Ltd. пропонує переконливу пропозицію: ексклюзивний фокус на силових трансформаторах, глибокі інженерні можливості як для сухих, так і для масляних ліній продуктів, сувора відповідність міжнародним стандартам, пряме постачання з заводу з прозорою документацією якості та послужний список успішних міжнародних проектів. Поєднання технічної компетентності, відданості якості та конкурентоспроможної ціни компанії Lugao робить її надійним партнером для проектів у різноманітних галузях промисловості та регіонах.
