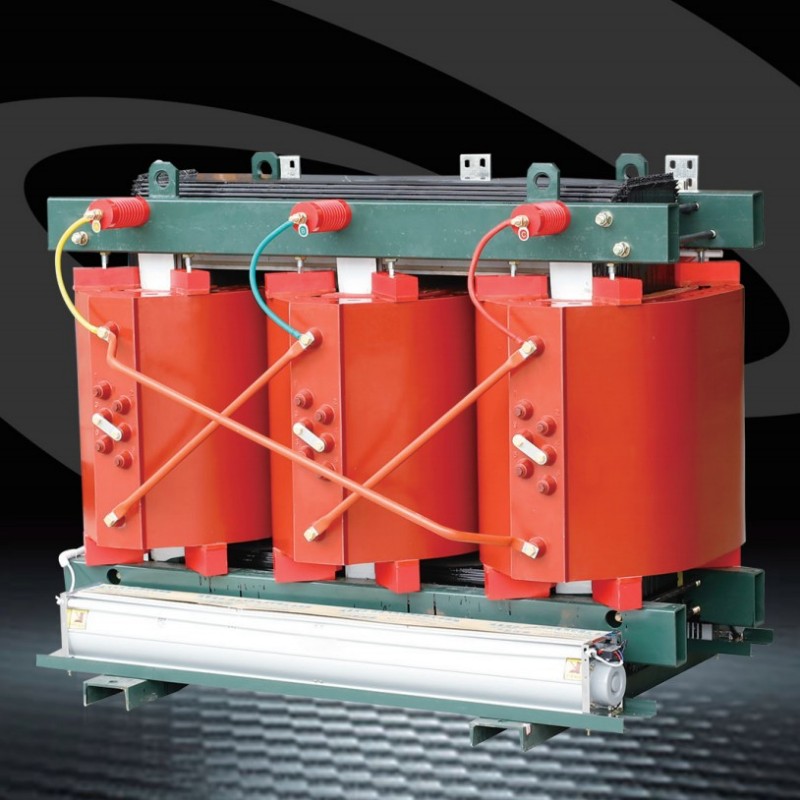

Вичерпний посібник з SC (B) 13--20-10 кВ Каста Смола Суха типу Трансформери

На відміну від традиційногоТрансформатори, що здійснюють нафту, SC (B) 13--20-10KV Cast Resin Sheon-Type Transformer використовує технологію кастингу епоксидної смоли для переосмислення стандартів продуктивності, що робить його незамінним вибором для критичної інфраструктури та міських установок.

Детальніший погляд на модель: sc (b) 13--20-10kv

Перш ніж вивчити його функції, давайте розшифруємо назву моделі:

S: Представляє трифазний трансформатор ("S" означає "трифазний" китайською мовою).

C: Вказує на ізоляцію відлитної смоли, ключова технологія, яка забезпечує пожежну безпеку та довговічність.

(B): позначає котушку з низькою напругою фольги, вибір дизайну, який вирішує загальні проблеми в традиційних дротяних котушках.

13: Серійний номер дизайну, що відображає вдосконалені інженерні ітерації для підвищення ефективності.

: Рейтингова потужність від 50 кВА до 3150 кВА.

20-10 кВ: рівень напруги високої напруги.

Які умови експлуатації для SC (B) 13--20-10KV Cast Resin Resin Dry-Type Transformers?

● Висота установки: не перевищує 1000 м над рівнем моря;

● Форма хвилі напруги живлення: схожа на синусоїду;

● Симетрія багатофазної напруги живлення: Напруги живлення, підключені до багатофазного трансформатора, повинні бути приблизно симетричними;

● Температура навколишнього середовища: максимальна температура повітря +40 ° C; Максимальна середня температура +30 ° C; Максимальна середня температура +20 ° C; Мінімальна температура повітря -25 ° C (застосовується до внутрішніх трансформаторів).

Що робить трансформатори сухих типів у ролях?

● Ядро

1. Сердечно побудовано з холодної кремнієвої сталі з високою магнітною проникністю, відмінною орієнтацією зерна та 45 ° повністю схильними ступінчастими суглобами. Основою використовує спеціальну структуру тарілки з квадратною трубкою, з серцевиною ногами, пов'язаними ізоляційною стрічкою. Поверхня ядра покрита спеціальною смолою для запобігання вологи та іржі, ефективно зменшуючи втрати без навантаження, струм без навантаження та шум ядра.

2. Safe, Flame-Retardant та без забруднення, його можна встановити безпосередньо в центрі навантаження.

3. Безкоштовне обслуговування, простий у встановленні та низькі загальні експлуатаційні витрати.

4. Низька опір вологості дозволяє нормально працювати при 100% вологості і може бути введено назад в експлуатацію після відключення без попереднього суху.

5. Втрата, низький частковий розряд, низький шум та сильне розсіювання тепла гарантуються. Оснащений всебічною системою контролю за температурою, вона забезпечує надійну впевненість для безпечної роботи трансформатора. Висока надійність. На основі оперативних досліджень продуктів, які вже працюють, показники надійності продукту досягли міжнародних професійних стандартів.

● Фольська котушка

Нагляда низької напруги використовує один шматок мідної фольги, а також ізоляцію класу F, поранена на виділеній машині обмотки з низькою напругою. Котушки фольги ефективно вирішують помітні проблеми високого напруги короткого замикання, ампер-дисбалансу, поганого розсіювання тепла, обмотки кута спіралі та нестабільної якості ручного зварювання, пов’язаного з низькою напругою, високогрутніми продуктами, що поєднуються. Наша компанія також використовує гончак смоли та затвердіння для створення вологи та стійкої до плям обробки.

● Пристрій управління температурою

Трансформатор використовує сигнальний термометр серії BWDK. Датчик температури вбудовується у верхню половину котушки низької напруги, автоматично виявляючи та відображаючи рівень операційної вологості кожної з трьох фаз. Він також оснащений надмірною температурою тривоги та функцій тривалості.

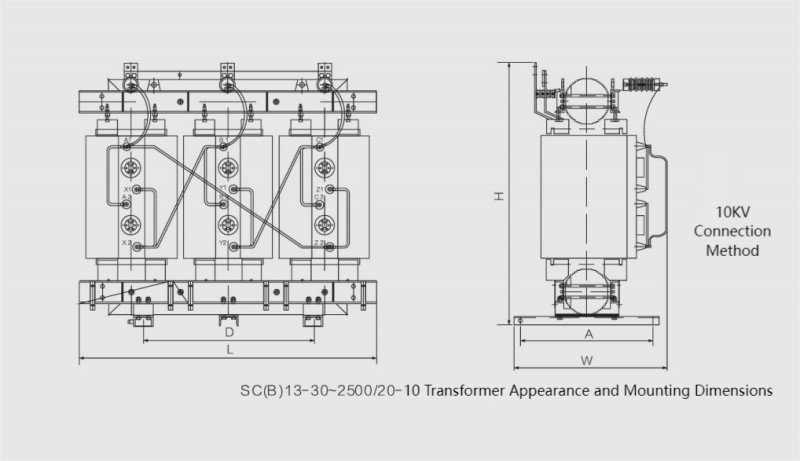

● Перетворення напруги

Роз'єм дозволяє перетворити напругу між 10 кВ і 20 кВ у різних позиціях, відповідаючи вимогам системи 10 кВ та 20 кВ відповідно.

Кому потрібен цей трансформатор?

Безпека не підлягає обороту в електроенергічних системах, особливо у районах високого ризику або населених. Трансформатор SC (B) 13--20-10 кВ побудований для успіху в цьому плані з функціями, які стосуються небезпеки пожежі, вологи та стабільності експлуатації. Вогно-стійкий, без забруднення епоксидна смола, ізоляційний матеріал трансформатора, за своєю суттю полум'я. Він не вивільняє токсичні гази при вплиді на високі температури і може протистояти короткочасному перегріву без загоряння. Це робить трансформатор ідеальним для пожежних місць, таких як:

● Підземні простори: метро, ​​шахти та тунелі.

● Громадські будівлі: школи, лікарні та комерційні центри.

● Критичні засоби: електростанції, поля нафти та багатоповерхівки.

На відміну відТрансформатори, що здійснюють нафту, немає ризику забруднення ґрунту чи води від витоків - вирівнювання сучасних екологічних стандартів.

Технічні характеристики: числа, що стоять за продуктивністю

Щоб зрозуміти універсальність трансформатора, давайте розглянемо його ключові технічні параметри:
