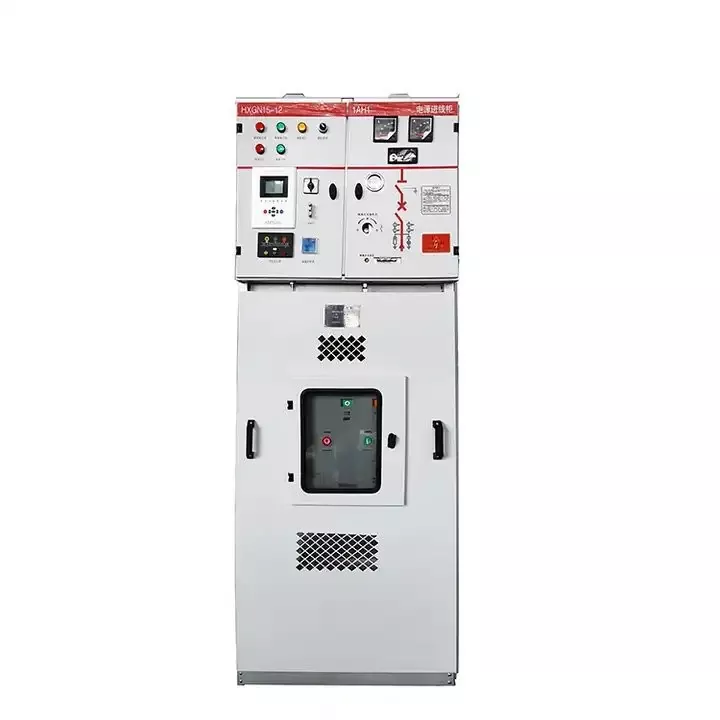

12KV Sf6 Високовольтний кільцевий головний блок розподільного пристрою

Як виробник і постачальник у Китаї, ми пропонуємо індивідуальні кільцеві розподільні пристрої високої напруги 12KV Sf6 високої якості, але за низькою ціною для оптовиків. TheВисока напруга RMUмає металевий корпус із надзвичайно високим рівнем захисту, який ефективно запобігає проникненню зовнішньої вологи всередину корпусу та подовжує термін служби компонентів. Загальна конструкція фіксована, що робить її зручною для операторів, а також мінімізує необхідність частого обслуговування. Шафа складається з кількох секцій, включаючи відсік шин і герметичний відсік для головної шини, приладовий відсік для встановлення реле і, нарешті, кабельний відсік, відповідальний за підключення вхідних і вихідних кабелів. Герметичний відсік оснащений перемикачами для таких операцій, як підключення та ізоляція, що робить його зручним для операторів.

12KV Sf6 високовольтний кільцевий головний розподільний пристрій використовує гексафторид сірки для ізоляції, має відносно просту структуру та високу економічну ефективність. Компоненти всередині шафи можна вибрати відповідно до фактичних вимог, а шафи можна об’єднати, щоб утворити кільцеву систему з кількома контурами. Загальний обсяг відносно компактний, що робить його придатним для промислових парків, комерційних комплексів та інших зон.

Параметр

Операційне середовище

1. Діапазон нормальних робочих температур становить від -40°C до +55°C. Якщо температура перевищує цей діапазон, налаштування необхідно обговорити з LUGAO.

2. Нормальна відносна вологість повинна бути менше 95%.

3. Стандартна робоча висота становить менше 4000 метрів.

4. Під час монтажу не можна нахиляти шафу; її слід поставити вертикально і вирівняти основу.

5. Розподільний пристрій не можна занурювати у воду на тривалий час.

6. Тримайте подалі від місць з небезпекою хімічної газової корозії або вибуху.

особливості

Корпус блоку, дверцята доступу та верхня камера зазнають точного напилення, що забезпечує довговічне рівномірне захисне покриття, яке захищає від корозії навколишнього середовища та механічного зносу. Усі шафи мають шину первинного заземлення, розроблену для забезпечення надійного заземлення поблизу каркасу шафи. Металеві компоненти, включаючи заземлювальні вимикачі та механізми блокування, ретельно приєднані до шини заземлення, тоді як з’єднання з мідною опліткою використовуються на гвинтових з’єднаннях, щоб забезпечити безперервність електрики та розсіювання струму замикання.

Для пом’якшення внутрішнього надлишкового тиску та ризиків, пов’язаних із дугою, панель скидання тиску стратегічно інтегрована в задню конструкцію шафи, призначена для безпечного регулювання викиду газу в рідкісних сценаріях несправності. Верхній відсік збірної шини закріплений за допомогою гвинтів із захистом від несанкціонованого доступу, що забезпечує легкий зовнішній доступ для з’єднань шин під час монтажу або обслуговування. Верхня камера допоміжних пристроїв пропонує різноманітні варіанти конфігурації, розміщуючи клемні блоки, модулі керування та інші компоненти. Піднімаючи цей підвідсік, конструкція оптимізує простір для систем релейного захисту, підвищуючи ефективність роботи.

Зокрема, вимикач навантаження та вимикач заземлення мають модульний механізм блокування, тоді як вимикач заземлення та дверцята доступу використовують систему позитивного блокування. Через визначену послідовність дій — закриття дверей, увімкнення вимикача заземлення та ввімкнення вимикача навантаження — забезпечується автоматичне блокування. Ця послідовна логіка мінімізує операційні помилки, запобігає несанкціонованому доступу під час живої роботи та підсилює загальні протоколи безпеки системи, забезпечуючи відповідність суворим стандартам промислової безпеки.
