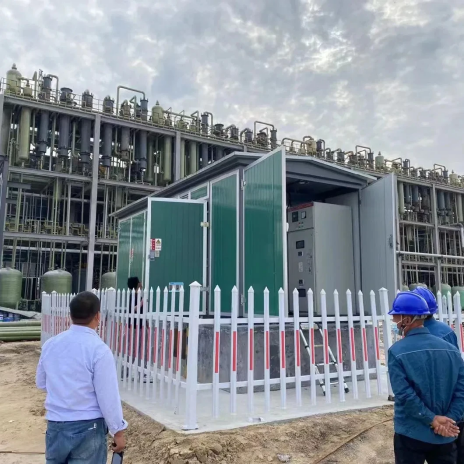

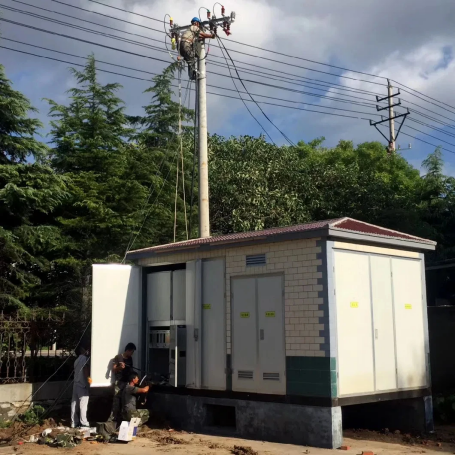

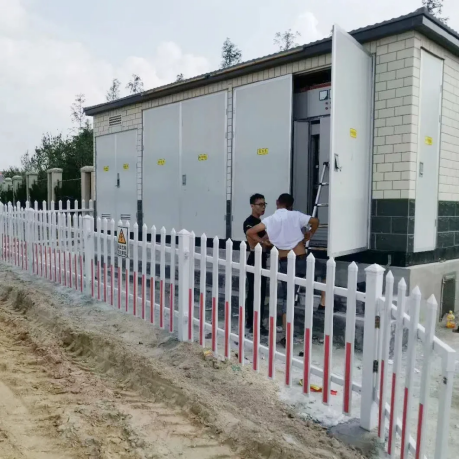

Підстанція типу коробки (скорочене як підстанція типу коробки) підходить для житлових районів, міських публічних підстанцій, метушливих районів міста, будівельних живленнях, це своєрідна високополіткова розподільна пристроя, трансформатор живлення, низьколатування комутаційного поля, бездоганне обладнання для вимірювання енергії, що застосовується на електроенергію.
1.підстанція типу коробкиShell повинна мати п’ять функцій захисту відповідно до стандартних вимог, включаючи захист від сонця, захист дощу, захист від пилу, захист від іржі та запобігання дрібних тварин (наприклад, змій). Матеріал оболонки може бути пластиною з нержавіючої сталі, сталевою пластиною з холодною, алюмінієвою пластиною, кольоровою сталевою пластиною та цементною пластиною. Корпус коробки складається з трьох частин: основи, оболонки та верхньої кришки. Основа, як правило, зварена або закріплена з болтами за допомогою сталі каналу, кутової сталі, плоскої сталі, сталевої пластини тощо; Для задоволення потреб вентиляції, розсіювання тепла та вхідних та випускних ліній, отвори та кругові отвори відкриваються у відповідних положеннях. Школа коробки та верхня кришка можуть бути зігнуті, зварені або з'єднані з гвинтами, петлями та спорідненими спеціальними аксесуарами сталі каналів, кутовою сталі, сталевою пластиною, алюмінієвою пластиною сплаву, кольоровою сталевою пластиною, цементною пластиною, щоб запобігти сильному випромінюванню сонячного світла в гарячому літі, верхня частина ізоляції з низькою термічною провідністю як наповнювача, загальноприйнята рок -плата, полістирона піни, тощо. Дизайнери більше не використовують метод заповнення оболонки ізоляційними наповнювачами, оскільки, хоча це може запобігти впливу сонця, він все ще перешкоджає тепловому розсіченню трансформатора. Тому, крім утримання отворів для жертв на оболонці, область розсіювання тепла збільшується, а конвекція повітря зміцнюється для розсіювання тепла, зменшуючи при цьому виробничі витрати.
2. Пристрій розподілу високої напруги трансформатора поля поділяється на два типи: тип терміналу та тип мережі кільця з точки зору вхідного режиму лінії; Що стосується напрямку вхідної лінії, його можна розділити на накладні вхідні лінії з верхньої частини коробки (в основному використовуються в традиційних коробкових трансформаторах) та підземних вхідних та вихідних ліній з використанням високостільних кабельних окопів (зазвичай використовуються в сучасних конструкціях). Існує багато комутаторів навантаження серії SF6 з газом SF6 як гасіння дуги, але вартість вище, ніж вимикачі навантаження на високу напругу FN12. Цей тип перемикача має різні структури, в тому числі з запобіжниками, без запобіжників, заземлюючих вимикачів тощо, і, як правило, оснащений живими дисплеями. Експлуатаційний механізм здебільшого ручний та електричний. Обладнання захисту комутаторів з запобіжниками може автоматично відрізати, коли ланцюг короткий замикання. Існують також вакуумні вимикачі з вакуумом як гасіння дуги, який можна використовувати поодинці, з запобіжниками або послідовно з вимикачами навантаження SF6, але це збільшить вартість. Користувачам не потрібно їх використовувати таким чином, якщо вони не мають особливих вимог. Якщо користувач має вимоги до вимірювання високої напруги, пристрій розподілу високої напруги трансформатора типу коробки також повинен бути оснащений шафою високої напруги, а його структура, як правило, складається з КТ, пт, вимірювання лічильників, дистанційного керування та телеметрії. Однак вимірювання підстанції типу коробки повинно базуватися на стороні низької напруги, що може підвищити надійність живлення та зменшити нестабільні фактори. Втрата трансформатора може бути перетворена на заряди електроенергії, що несе користувач.
3.трансформатор типуоснащений незалежною кімнатою трансформатора, яка в основному складається з трансформатора, автоматичної системи управління температурою, освітленням та захисними засобами. Трансформатор випромінює багато тепла, коли він працює, тому проблеми з розсіюванням тепла та вентиляції є ключовими точками конструкції трансформатора коробки. Тепло, що утворюється при роботі трансформатора, підвищить температуру в приміщенні, особливо коли температура навколишнього середовища висока. Природна вентиляція сама часто не може забезпечити надійну та безпечну роботу. Окрім використання природної вентиляції для невеликої ємності, для вирішення проблеми використовуються захист вимірювання температури та примусові витяжні заходи. Система в основному складається з вимірювального пристрою, який може виміряти кімнатну температуру та температуру масла трансформатора, та контролювати вхід вихлопних вентиляторів відповідно до діапазону встановленого за допомогою ручних та автоматичних схем управління. Трансформатор може бути обраний як нафтовим або сухим типом. Оскільки сухий тип дорогий, користувачі, як правило, віддають перевагу типу, який здійснює нафту, щоб зменшити витрати без особливих вимог. Ємність, як правило, становить 100-1250 кВА, а максимум не перевищує 1600 кВА.
. Коробкові трансформатори, що використовуються в промислових та гірничих підприємствах, повинні бути розроблені окремо для живлення та джерела живлення. При вимірюванні низької напруги бюро живлення потребує окремого вимірювання електроенергії освітлення, оскільки одиниця ціни на освітлювальну електроенергію вище, ніж електроенергія електроенергії. Підстанція, що використовується в житлових районах, не повинна розглядати проблему електроенергії. Кількість вихідних маршрутів у кімнаті з низькою напругою змінюється залежно від потужності трансформаторів та потреб користувачів. Якщо потужність невелика, а попит невеликий, можна встановити менше маршрутів; Якщо потужність велика і попит високий, можна встановити більше маршрутів. Він також може бути викладений у форматі роботи коридору.
