Надійний, швидкий і безпечний розподіл електроенергії є необхідною умовою економічного зростання та соціального прогресу. У міській інфраструктурі, промислових об’єктах, проектах з відновлюваної енергетики та розгортанні аварійного електропостачання інженери та розробники проектів все частіше вимагають рішень для розподілу, які скорочують терміни цивільного будівництва, знижують загальний ризик проекту та підтримують найвищий рівень безпеки експлуатації.
Трансформаторна підстанція коробкового типу — також відома як компактна підстанція або збірна підстанція — відповідає цьому попиту за допомогою зібраного на заводі, попередньо перевіреного блоку, який об’єднує розподільний пристрій середньої напруги (СН), розподільний трансформатор і обладнання для розподілу низької напруги (НН) в одному водонепроникному корпусі. Усунувши потребу в будівлях звичайних підстанцій, коробкову підстанцію можна встановити на підготовлену плиту, включити під напругу та ввести в експлуатацію за частку часу, необхідного традиційними підходами.
Lugao Power Co., Ltd. є провідним китайським фахівцем з коробчатих трансформаторних підстанцій, що пропонує продукти як європейського типу (стандарт IEC), так і американського типу (стандарт ANSI/IEEE). Пряма модель виробництва компанії, відповідність багатьом стандартам і потужні можливості спеціального проектування роблять її надійним OEM-партнером і оптовим партнером для EPC-підрядників, комунальних служб, промислових розробників і власників проектів у сфері відновлюваної енергетики по всьому світу.
Цей білий документ містить комплексний технічний і комерційний аналіз трансформаторних підстанцій коробчастого типу: класифікацію продукції, принципи розробки, контрольні показники продуктивності, інструкції щодо застосування, відповідність стандартам і методологію прийняття рішень щодо закупівель. Він призначений як довідковий документ для інженерів-електриків, керівників проектів, спеціалістів із закупівель та осіб, які приймають технічні рішення.
Прогнозується, що глобальне споживання електроенергії зростатиме на 2,4–3,1% щорічно до 2035 року завдяки розширенню промисловості, зростанню міського населення, поширенню електромобілів та інтеграції розподілених відновлюваних джерел енергії. Звичайні методи будівництва підстанцій — які вимагають постійних цивільних споруд, подовжених термінів отримання дозволів і великої кількості монтажних бригад — дедалі більше несумісні зі швидкістю та гнучкістю, яких вимагає сучасний проект.
Тим часом очікування безпеки та надійності від комунальних служб і регулюючих органів продовжують зростати. Такі події, як несправності обладнання через неадекватний захист навколишнього середовища, випадки спалаху дуги від відкритих струмоведучих частин і забруднення маслом від застарілого обладнання – все це спонукає до переходу до більш інтегрованих, заводських випробувань і закритих архітектур розподілу.
Глобальний ринок компактних/коробчатих підстанцій у 2023 році оцінювався приблизно в 13,5 мільярдів доларів США, і очікується, що до 2030 року він зростатиме на 7,2–8,5% у середньому. Ключові вектори зростання включають:
| Регіон | 2023 р. Вартість | Прогноз на 2030 рік | CAGR | Ключовий драйвер |
|---|---|---|---|---|
| Азіатсько-Тихоокеанський | 5,4 млрд доларів США | 9,8 млрд доларів США | 8,9% | Індустріалізація, RE |
| Європа | 3,1 млрд доларів США | 5,1 млрд доларів США | 7,4% | Модернізація мережі |
| Північна Америка | 2,6 млрд доларів США | 4,2 млрд доларів США | 7,1% | Заміна застарілої інфра |
| MEA та Латинська Америка | 2,4 млрд доларів США | 4,5 млрд доларів США | 9,4% | Програми електрифікації |
Таблиця 1 — Глобальний ринок коробкових підстанцій за регіонами, 2023–2030 рр
A Коробкова трансформаторна підстанція(також відома як компактна підстанція, збірна підстанція або пакетна підстанція) — це повністю зібраний на заводі, попередньо протестований блок розподілу електроенергії, який об’єднує три функціональні компоненти в одному водонепроникному корпусі:
Заводська збірка гарантує, що внутрішні кабелі, з’єднання шин, налаштування захисних реле та міжкомпонентні інтерфейси завершені, перевірені та перевірені перед доставкою. Робота на об’єкті зводиться до підготовки цивільного фундаменту, завершення кабелю середнього/нижнього напруги, заземлення та подачі напруги.
Коробчасті підстанції загалом класифікуються на дві конструкції, що відображають різні інженерні традиції та переваги регіональних стандартів:
| Розмір | Європейський тип | Американський тип |
|---|---|---|
| Стандартний | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, серії C37 |
| Перемикання MV | Вакуумні розподільні пристрої CB або SF₆ | Запобіжник + вимикач навантаження (LBS) |
| трансформатор | Сухого типу (бажано) або зануреного в масло | Масляний (стандарт) |
| Цільові регіони | Європа, Китай, Близький Схід, Азіатсько-Тихоокеанський регіон, Африка | Північна Америка, Латинська Америка, частини Азії та Африки |
Таблиця 2 — Європейський проти американського типу: класифікація вищого рівня
Коробкова підстанція європейського типу має модульну конструкцію з трьох відсіків у корпусі з гарячого цинкування або нержавіючої сталі. Три відсіки — розподільний пристрій середнього напруги, трансформатор і розподільний пристрій НН — фізично розділені внутрішніми перегородками, що забезпечує локалізацію дугового замикання та забезпечує незалежний доступ для технічного обслуговування без знеструмлення сусідніх секцій.

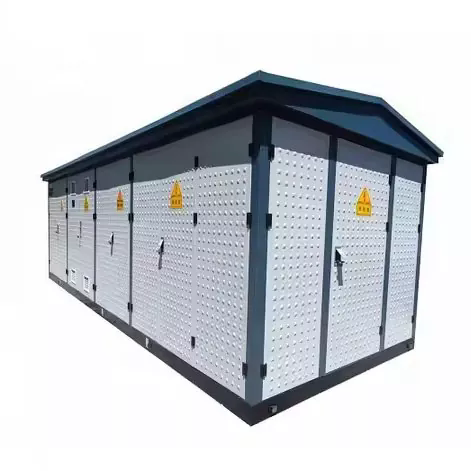

Рисунок 1 — Коробкова підстанція європейського типу
Відсік середнього напруги вміщує кільцевий головний блок (RMU) або окремі панелі середнього напруги залежно від топології живлення (радіальний або кільцевий фідер). Використовуються дві основні технології розподільних пристроїв:
| технології | опис |
|---|---|
| Вакуумний автоматичний вимикач (VCB) | Перериває струми замикання та навантаження у вакуумному переривнику. Забезпечує високу витривалість (понад 10 000 робочих циклів), швидке усунення несправностей (<50 мс) і не містить SF₆ — це все більше перевага відповідно до екологічних норм. |
| SF₆ розподільні пристрої з елегазовою ізоляцією (GIS) | Використовує газ гексафторид сірки для гасіння дуги та ізоляції. Надзвичайно компактний і високонадійний. Примітка: SF₆ є потужним парниковим газом (GWP ~23 500), і його використання підлягає суворішому екологічному законодавству в ЄС та інших країнах. |
| Основний кільцевий блок (RMU) | Комутаційний пристрій із заводською герметичною газовою ізоляцією (SF₆ або вакуум), що поєднує вимикачі навантаження та захисні запобіжники в компактному металевому корпусі. Ідеально підходить для розподільчих мереж із кільцевим фідером. |
Розподільний пристрій середнього напруги забезпечує всі необхідні функції захисту: перевантаження по струму (ANSI 51), замикання на землю (ANSI 51N/67N) і диференційний захист, якщо зазначено. Відповідність IEC 62271-200 забезпечує класифікацію дугового замикання (IAC — Internal Arc Classified) для захисту персоналу.

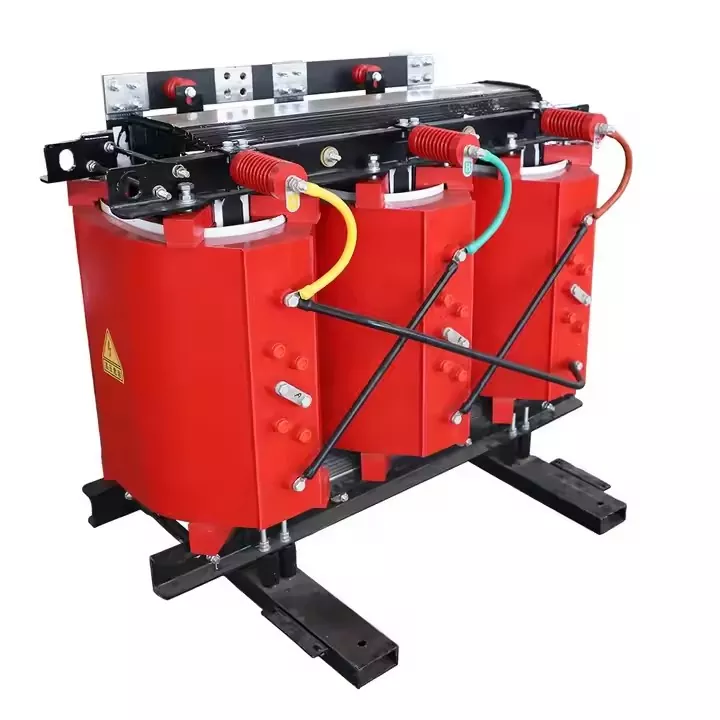

Трансформаторний відсік підстанції європейського типу найчастіше вміщує сухий трансформатор із литої смоли (серії SCB), хоча також використовуються масляні блоки. Перевага сухого типу в підстанціях європейського типу узгоджується з перевагами протипожежної безпеки, критичними для міських, комерційних і внутрішніх установок. Ключові характеристики:
У низьковольтному відсіку розміщено головний низьковольтний розподільний щит із автоматичними вимикачами в литому корпусі (MCCB) або повітряними автоматичними вимикачами відкритого типу (ACB) на вихідних фідерах, вимірювач енергії, конденсатори корекції коефіцієнта потужності (опціонально) та інтерфейси для віддаленого моніторингу та інтеграції SCADA. Системи збірних шин розраховані на номінальний струм з відповідним рейтингом стійкості до короткого замикання згідно з IEC 61439.
| Параметр | Діапазон специфікацій |
|---|---|
| Номінальна місткість | 100 кВА – 2500 кВА (стандарт); до 6300 кВА спец |
| Клас напруги MV | 6 кВ, 10 кВ, 20 кВ, 35 кВ |
| Вихідна напруга LV | 0,4 кВ (3P+N), на замовлення |
| Перемикаючий пристрій середнього напруги | Вакуумний CB / SF₆ RMU / вимикач навантаження |
| Тип трансформатора | Лита смола сухого типу (бажано) або занурена в масло |
| Рейтинг короткого замикання | 16 кА / 20 кА / 25 кА (1 с) — відповідно до IEC 62271 |
| Клас захисту | стандарт IP33D; IP44 / IP54 із покращеним захистом |
| Температура навколишнього середовища | від –25 °C до +40 °C стандарт; Доступна арктична версія –40 °C |
| Висота | До 1000 м стандарт; знижені версії до 4000 м |
| Застосовні стандарти | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Інтеграція Smart Grid | доступний комунікаційний інтерфейс IEC 61850; Готовий до SCADA |
Таблиця 3 — Коробкова підстанція європейського типу: орієнтовні технічні характеристики
Американський тип (також відомий як трансформаторна підстанція з монтажем на колодці або з контурним живленням) відрізняється своїм трикутним або лінійним внутрішнім розташуванням, з комутаційним відсіком середнього напруги та секціями вимірювання/розподілу низького напруги, доступними спереду та з боків відповідно, а масляний трансформатор займає центральний відсік. Зовнішній корпус, як правило, являє собою товсту пофарбовану сталеву шафу із захищеними від несанкціонованого доступу дверцятами, що замикаються, призначену для встановлення на рівні землі на бетонній підкладці.
Рисунок 2 — Коробкова підстанція американського типу
Американський тип використовує простішу, економічнішу конфігурацію перемикання середнього напруги порівняно з європейським типом. Стандартне розташування складається з:
Ця конфігурація пропонує переконливе поєднання простоти, економічності та надійності. Відсутність складної захисної електроніки зменшує навантаження на технічне обслуговування та вимоги до спеціальних навичок, що робить його добре придатним для застосування в областях з обмеженою інфраструктурою технічної робочої сили.
Трансформатор на підстанції американського типу завжди є масляним, герметичним (без консерватора) блоком. Повністю герметична конструкція запобігає проникненню вологи в масло, усуваючи основну причину погіршення ізоляції. Ключові характеристики:
Низькоступенева секція підстанції американського типу порівняно простіша, зазвичай містить головний вимикач або роз’єднувач із запобіжником, розетку лічильника енергії та з’єднання для відхідних низьковольтних фідерів. Більш складний розподіл НН (кілька вихідних фідерів, корекція коефіцієнта потужності, віддалений моніторинг) може бути включений, але менш поширений у стандартних конфігураціях.
| Параметр | Діапазон специфікацій |
|---|---|
| Номінальна місткість | 75 кВА – 2500 кВА (стандарт); 3750 кВА+ зі спеціальною конструкцією |
| Клас напруги MV | 5 кВ, 15 кВ, 25 кВ, 35 кВ (клас ANSI) |
| Вихідна напруга LV | 120/240 В (однофазний), 208Y/120 В, 480Y/277 В або на замовлення |
| Перемикаючий пристрій середнього напруги | Запобіжник Bay-O-Net/обмеження струму + вимикач навантаження |
| Тип трансформатора | Масляний, герметичний (ONAN) |
| Корпус | Товста сталь, з порошковим покриттям/поліуретанова фарба; стійкий до втручання |
| Клас захисту | стандарт NEMA 3R (стійкий до дощу та мокрого снігу); NEMA 4X додатково |
| Deadfront Design | Так — колінчасті з’єднувачі для безпечного торкання кабелю середнього напруги |
| Застосовні стандарти | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Подача петлі | Стандарт — дві позиції вхідного кабелю середнього напруги (з можливістю подачі петлі) |
Таблиця 4 — Корпусна підстанція американського типу: Орієнтовні технічні характеристики
Хоча обидва типи продуктів відповідають фундаментальній меті компактного, збірного розподілу електроенергії, їхні філософії дизайну, здатність захисту, профілі вартості життєвого циклу та оптимальні середовища застосування суттєво відрізняються. У таблиці нижче наведено структуроване порівняння для підтримки рішень щодо вибору технології.
| Критерій | Європейський тип | Американський тип |
|---|---|---|
| Захист МВ | Повний захист CB з реле; висока дискримінація помилок | на основі запобіжника; простіша обмежена селективність зони розлому |
| трансформатор | Бажано сухого типу — пожежобезпечний, не потребує обслуговування | Масляний — міцний, економічно ефективний, перевірений |
| Капітальні витрати | Вищий (15–30% преміум порівняно з американським) | Нижче — економічно для проектів з обмеженим бюджетом |
| Готовий до Smart Grid | Відмінно — IEC 61850, SCADA, дистанційне керування | Базовий — обмежений вроджений інтелект; можливість оновлення |
| Пожежна безпека | Відмінно (сухий трансформатор, клас пожежі F1) | Хороший — герметична масляна конструкція; необхідні протипожежні заходи |
| Технічне обслуговування | Дуже низький — сухий тип не потребує обслуговування масла | Середній — періодичний контроль стану масла |
| монтаж | Трохи складніше; введення в експлуатацію спеціаліста | Просто, швидко — ідеально підходить для розподіленого розгортання |
| Толерантність до перевантаження | Добре (з опцією примусового повітряного охолодження) | Відмінно — велика термічна маса масла |
| Первинний стандарт | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Таблиця 5 — Коробкова підстанція європейського та американського типу: всебічне порівняння
Жоден тип не є універсально кращим. Європейський тип забезпечує більший інтелектуальний захист, пожежну безпеку та масштабованість інтелектуальної мережі за високою ціною, що робить його оптимальним для міських, комерційних і регульованих середовищ. Американський тип пропонує виняткову економічну ефективність і простоту розгортання для індустріальних парків, приміських мереж і чутливих до бюджету проектів.
Корпус є першою лінією захисту внутрішнього електрообладнання та є критично важливим елементом довгострокової надійності. Підстанції Lugao Power Box використовують таку ієрархію конструкції залежно від типу продукту та специфікації навколишнього середовища:
| Тип матеріалу | опис |
|---|---|
| Гарячеоцинкована (HDG) сталь | Базова конструкція для всіх стандартних одиниць. Цинкове покриття забезпечує чудову стійкість до корозії; підходить для загального промислового та міського середовища. Мінімальний шар цинку: 85 мкм відповідно до ISO 1461. |
| Нержавіюча сталь 304/316L | Призначений для прибережних, морських, хімічних або високовологих застосувань. Клас 316L забезпечує чудову стійкість до хлориду. Стандарт для офшорних вітрових підстанцій. |
| Корпус з алюмінієвого сплаву | Полегшений варіант для сайтів з обмеженнями ваги або обмеженнями транспортної логістики. Анодована поверхня забезпечує стійкість до корозії без фарбування. |
| GRP / FRP композит | Варіант із армованого склополімером для застосувань, які вимагають немагнітних, непровідних корпусів (наприклад, пакети МРТ, чутливі електронні середовища). |
Захист корпусу від твердих частинок і води визначається кодом IP (IEC 60529). Стандартний і підвищений рівень захисту Lugao:
| Клас IP | Рівень захисту | Типове застосування |
|---|---|---|
| IP33D | Захист від пилу/дощу (розбризкування 15°). | Стандартна зовнішня установка, загальний клімат |
| IP44 | Захист від бризок з усіх боків | Прибережні райони, тропічні зони з великою кількістю опадів |
| IP54 | Захищений від пилу + захист від бризок | Запилене промислове середовище, клімат пустелі |
| NEMA 3R | Дощ і мокрий сніг (стандарт ANSI/NEMA) | Американський тип для проектів Північної Америки / ANSI |
Таблиця 6 — Класи захисту корпусу IP/NEMA, які пропонує Lugao Power
Ефективне управління теплом всередині корпусу має важливе значення для запобігання передчасному старінню ізоляції та забезпечення роботи в номінальних температурних межах. На підстанціях Lugao працюють:
Відповідність застосовним міжнародним і національним стандартам не є обов’язковою — вона є основою для схвалення проектів, угод про підключення інженерних мереж, страхового покриття та довгострокового захисту правової відповідальності. Продукти Lugao Power розроблені, виготовлені та перевірені відповідно до повної матриці застосовних стандартів як для європейських, так і для американських продуктів.
| Стандартний | Тіло | Область застосування |
|---|---|---|
| IEC 62271-202 | IEC | Високовольтні/низьковольтні збірні підстанції — основний стандарт проектування європейського типу. |
| IEC 60076-11 | IEC | Силові сухі трансформатори — пожежобезпечність, клімат/екологічний клас, ізоляція. |
| IEC 62271-1 / -100 / -200 | IEC | Загальні специфікації для розподільних пристроїв змінного струму; автоматичні вимикачі змінного струму; Розподільний пристрій змінного струму в металевому корпусі. |
| IEC 61439-1 / -2 | IEC | Агрегати розподільних пристроїв низької напруги — проектування та випробування розподільного щита НН. |
| ANSI/IEEE C57.12.26 | IEEE | Вимоги до масляних однофазних розподільних трансформаторів американського типу. |
| ANSI/IEEE C57.12.28 | IEEE | Цілісність корпусу обладнання, встановленого на панелі — механічні характеристики та безпека ANSI. |
| GB/T 17467 | SAC | Національний стандарт Китаю для високовольтних/низьковольтних збірних підстанцій (еквівалент IEC 62271-202). |
| CE (LVD + EMC) | ЄС | Обов'язковий для продуктів, що розміщені на ринку ЄС/ЄЕЗ. Демонструє відповідність Директиві про низьку напругу та Директиві щодо електромагнітної сумісності. |
| CCC (3C) | CNCA | Обов’язкова сертифікація Китаю — необхідна для регульованих електричних виробів, що продаються на внутрішньому ринку Китаю. |
Таблиця 7 — Матриця відповідності стандартам: підстанції Lugao Power Box
Здійснюючи закупівлі для міжнародних проектів, завжди вказуйте відповідні стандарти в документах RFQ і вимагайте перевірених сертифікатів типових випробувань від акредитованої лабораторії третьої сторони (наприклад, KEMA, TÜV, SGS, CESI). Lugao Power зберігає поточні звіти про випробування типу та сертифікаційну документацію для всіх стандартних ліній продукції та надає копії як частину стандартного пакету документації щодо доставки.
Трансформаторні підстанції коробчастого типу застосовуються в надзвичайно різноманітних сферах застосування. У наступних розділах описуються основні сегменти застосування з конкретними вказівками щодо вибору типу продукту, ключовими інженерними вимогами та відповідними можливостями Lugao для кожного.
Муніципальні комунальні та міські розподільчі компанії використовують коробкові підстанції для остаточного перетворення напруги 10–35 кВ на 0,4 кВ у міському середовищі, де мало місця та суворі вимоги до естетики, шуму та безпеки. Типові сценарії розгортання включають підземні камери, надземні кіоски, а також у багаторівневих автостоянках або підвалах будівель.
Індустріальні парки та великі виробничі містечка вимагають надійної інфраструктури розподілу електроенергії, що швидко розгортається, здатної обслуговувати різноманітні навантаження — моторні приводи, технологічне опалення, стиснене повітря, вентиляцію, вентиляцію, вентиляцію, вентиляцію, вентиляцію, вентиляцію, вентиляцію, вентиляцію та кондиціонування повітря — з високими коефіцієнтами навантаження та суворими вимогами до якості електроенергії.
Проекти сонячної фотоелектричної та вітрової енергетики загального масштабу вимагають великої кількості підвищувальних підстанцій (зазвичай вихід інвертора 0,69 кВ до колекторної мережі 10/35 кВ). Економіка та графік цих проектів дуже залежать від вартості обладнання та термінів монтажу — в обох сферах коробкові підстанції мають вирішальну перевагу перед будівництвом звичайних підстанцій.
Розвиток великої інфраструктури — аеропорти, морські порти, метро/залізничні системи, стадіони, центри обробки даних і водоочисні споруди — вимагає надійного первинного розподілу електроенергії з чітко визначеними вимогами щодо доступності та ремонтопридатності. Коробкові підстанції служать первинними розподільними пунктами та вторинними підстанціями в розподільній мережі місця.
Будівельні проекти, операції з ліквідації наслідків аварії, великі події та розгортання військових – усе це вимагає портативної інфраструктури розподілу електроенергії, яка швидко розгортається. Коробчасті підстанції, що монтуються на салазках або причепах, забезпечують повну можливість розподілу з мінімальною підготовкою місця.
| Крок | діяльність | Ключові запитання та міркування |
|---|---|---|
| 1 | Визначте навантаження та місткість | Загальне навантаження (кВА), коефіцієнт попиту, прогноз зростання навантаження протягом 15–20 років? Розмір для завантаження 70–80% при максимальному прогнозованому попиті. |
| 2 | Визначити рівні напруги | Доступна напруга живлення середнього напруги? Необхідна напруга розподілу НН? Чи потрібне регулювання напруги (РНН) для стабільності навантаження? |
| 3 | Оцініть сайт і середовище | В приміщенні чи на вулиці? Діапазон температури навколишнього середовища, висота над рівнем моря, вологість, рівень забруднення (сіль, пил, хімікати)? Обмеження простору? |
| 4 | Виберіть тип продукту | Пріоритет пожежної безпеки → Європейський (сухий). Бюджетне обмеження / простий захист → Американський. Smart Grid / автоматизація → Європейський. |
| 5 | Вкажіть стандарти | Визначте обов'язкові стандарти для юрисдикції проекту. Вкажіть необхідні сертифікаційні знаки (IEC, ANSI, CE, CCC тощо) у запиті пропозицій. |
| 6 | Оцініть TCO | Порівняйте загальну вартість володіння: капітальні витрати + капіталізовані втрати холостого ходу + капіталізовані втрати навантаження + витрати на обслуговування протягом терміну служби. |
Таблиця 8 — Схема вибору коробкової підстанції з шести етапів
| Виберіть ЄВРОПЕЙСЬКИЙ ТИП, якщо… | Виберіть АМЕРИКАНСЬКИЙ ТИП, якщо… |
|---|---|
| – Встановлення в приміщенні, у місті або поблизу житлових будівель – Норми пожежної безпеки забороняють використання маслонаповненого обладнання – Потрібна інтеграція Smart Grid / SCADA – Вказано високий рівень захисту – Мінімальне обслуговування є пріоритетом – Об’єкт піддається впливу високої вологості або корозійної атмосфери – Юрисдикція проекту IEC (Європа, Китай, Близький Схід, Африка) |
– Бюджет проекту обмежений – Швидке розгортання має вирішальне значення – Застосування промислове, приміське або сільське – Важлива стійкість до перевантажень – Просте обслуговування техніками загального профілю – Використовується топологія мережі MV із шлейфом – Юрисдикція проекту ANSI/IEEE (Америка, частини Азії) |
Таблиця 9 — Короткий посібник із вибору: європейський та американський тип
Надсилаючи запит на пропозицію (RFQ) компанії Lugao Power або будь-якому постачальнику коробкової підстанції, необхідно надати або запросити такі технічні дані:
Lugao Power Co., Ltd.є китайським спеціалізованим виробником силових трансформаторів і коробчатих трансформаторних підстанцій, який зосереджений виключно на проектуванні, розробці та постачанні електричного розподільного обладнання для внутрішнього та міжнародного ринків. Орієнтація компанії на особливий продукт забезпечує глибину технічних можливостей і постійну якість виробництва, яку постачальники електрообладнання широкого профілю не можуть відтворити.
Lugao працює як OEM-партнер для міжнародних брендів електротехніки та як прямий оптовий постачальник для EPC-підрядників, комунальних служб і промислових розробників у всьому світі. Пряме постачання з заводу усуває націнку дистриб’ютора та забезпечує постійну якість, прямий доступ інженерів і надійну ефективність доставки для клієнтів.

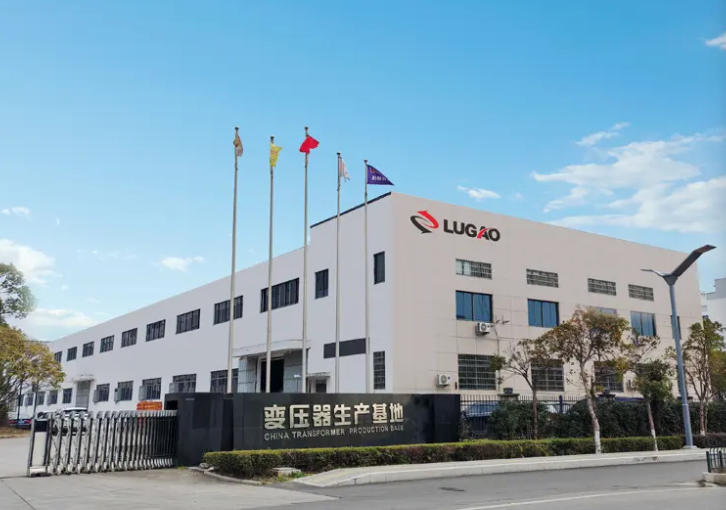

Рисунок 3 — Виробниче підприємство Lugao Power Co., Ltd
| Продукт | Доступні варіанти | Діапазон ємності |
|---|---|---|
| Коробкова підстанція європейського типу | VCB / SF₆ RMU / LBS + сухий або масляний трансформатор | 100 кВА – 6300 кВА |
| Коробкова підстанція американського типу | Запобіжник + LBS, живлення по контуру, монтаж на колодці, масляний трансформатор | 75 кВА – 3750 кВА+ |
| Сухий розподільний трансформатор | Серія SCB, лита смола, клас пожежі F1 | 30 кВА – 10 000 кВА |
| Масляний трансформатор | Серії S11/S13/S15, ONAN/ONAF/OFAF | 30 кВА – 50 000 кВА |
| Спеціальні / OEM підстанції | Повний інженерний сервіс, індивідуальні розміри та рейтинги | За специфікацією проекту |
Таблиця 10 — Огляд портфоліо продуктів Lugao Power
| Перевага | опис |
|---|---|
| Спеціалізований фокус | Кожен інженерний ресурс, випробувальний центр і виробничий процес у Lugao присвячені продукції для трансформаторів і підстанцій. Немає розмивання досвіду в непов’язаних лініях продуктів. |
| Відповідність багатьом стандартам | Продукти, сертифіковані відповідно до IEC, ANSI/IEEE, GB, CE та CCC, дозволяють розгортати практично в будь-якій проектній юрисдикції по всьому світу без реінжинірингу. |
| Розробка на замовлення | Внутрішня команда дизайнерів забезпечує повне налаштування: нестандартні напруги, незвичайні потужності, спеціальні матеріали для корпусів, екстремальні кліматичні конструкції та інтеграція з інтелектуальною мережею. |
| Пряме заводське ціноутворення | Усунення націнки дистриб’ютора забезпечує 15–25% структурної переваги у витратах порівняно з еквівалентними продуктами, придбаними через дистриб’юторські мережі. |
| Перевірена надійність | Продукти, розроблені та перевірені для роботи в умовах постійного повного навантаження, високої вологості, температури, соляного туману та пилу в пустелі. |
| Партнерство OEM | Повні можливості OEM, включаючи спеціальну табличку, документацію та упаковку для клієнтів міжнародних брендів, яким потрібна біла етикетка. |
Lugao Power експортує коробчасті підстанції та силові трансформатори для проектів у країнах Азіатсько-Тихоокеанського регіону, Близького Сходу, Африки, Європи та Америки. Багатостандартний портфель компанії та досвід роботи з міжнародною логістикою, митною документацією та вимогами до місцевих комунальних служб роблять її надійним партнером для транскордонних проектних поставок.
Виробничі та інженерні операції Lugao Power регулюються Системою управління якістю (QMS), узгодженою з принципами ISO 9001, що охоплює повний життєвий цикл продукту від закупівлі матеріалів до доставки та післяпродажної підтримки. СУЯ включає задокументовані процедури контролю для всіх критичних виробничих процесів, кваліфікації постачальника, перевірки в процесі виробництва, управління невідповідностями та обслуговування каліброваного випробувального обладнання.
Кожна коробкова підстанція Lugao перед доставкою проходить комплексну програму планових випробувань, включаючи:
| Тест | Стандарт / Критерії прийняття |
|---|---|
| Діелектрик MV (витривалість змінного струму) | IEC 62271-1 / ANSI C37: Застосовується при номінальному рівні ізоляції протягом 1 хвилини — без спалаху |
| Стійкість до низькочастотної потужності | IEC 61439-1: Застосовується для номінального рівня ізоляції — без спалаху |
| Стандартні випробування трансформатора | IEC 60076-1: опір обмотки, коефіцієнт напруги, опір короткого замикання, втрати холостого ходу, втрати навантаження |
| Опір ізоляції | Відповідно до IEC 60076 / IEC 62271 — опір, виміряний при 2500 В постійного струму; порівняно з заводським базовим рівнем |
| Перевірка роботи реле захисту | Усі функції захисту перевірені на відповідність налаштуванням координації реле; час поїздки підтверджено |
| Перевірка функції блокування | Усі механічні та електричні блокування перевірені для запобігання неправильній послідовності перемикань |
| Візуальна перевірка та перевірка розмірів | Усі компоненти, етикетки, маркування кабелів і з’єднання перевіряються відповідно до затвердженого креслення |
| Зразок масла (блоки, занурені в масло) | IEC 60296: Електрична міцність, вміст вологи та кислотність перевірені та сертифіковані |
Таблиця 11 — Програма планових випробувань для підстанцій Lugao Box
Для значних замовлень або за запитом клієнта Lugao Power організовує заводські приймальні випробування (FAT) на своєму підприємстві. Під час FAT інженери замовника або призначений інспектор можуть спостерігати за всіма звичайними електричними випробуваннями, переглядати сертифікати матеріалів і компонентів, перевіряти відповідність розмірів, перевіряти документацію щодо якості та підтверджувати точність паспортної таблички перед тим, як дозволити відвантаження. Повні звіти про випробування FAT із даними випробувань, записами про калібрування та підписами інспекторів надаються як частина пакету документації поставки.
