A ЄвропаПідстанція типуце компактне, закрите рішення для розподілу електроенергії, яке широко використовується в міські, промислові та відновлювані енергетичні проекти. Розроблено з урахуванням безпеки, надійності та простору З огляду на ефективність, він об’єднує високовольтні розподільні пристрої, трансформатори та низьковольтні розподільного обладнання в єдиний збірний блок. У цьому поглибленому посібнику ми досліджуємо що таке підстанція європейського типу, як вона працює, її конструктивні елементи, переваги, програми та як вибрати правильне рішення для вашого проекту.
Зміст
- Що таке підстанція європейського типу?
- Як працює підстанція європейського типу?
- Основні компоненти та структура
- Основні характеристики підстанції європейського типу
- Переваги в порівнянні з традиційними підстанціями
- Загальні програми та випадки використання
- Підстанція європейського типу проти американського
- Як правильно вибрати підстанцію європейського типу
- Рекомендації щодо встановлення та обслуговування
- Майбутні тенденції та інтеграція Smart Grid
- Часті запитання (FAQ)
1. Що таке підстанція європейського типу?

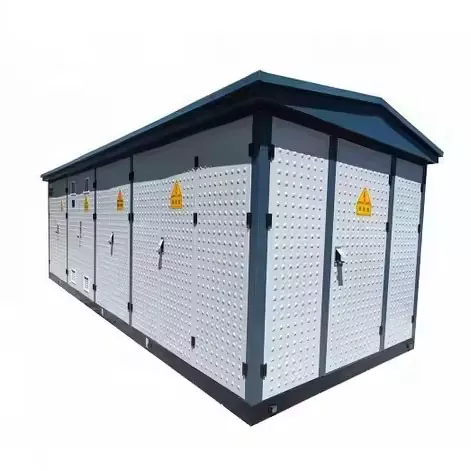

A Підстанція європейського типуявляє собою повністю закриту, збірну підстанцію розроблено відповідно до європейських стандартів (таких як стандарти IEC). На відміну від звичайних відкритих на підстанціях цей тип має металевий або бетонний корпус, у якому розміщуються всі критичні електричні компоненти в окремих відсіках.
Як правило, підстанція європейського типу включає:
- Високовольтний кільцевий головний блок (RMU)
- Розподільний трансформатор (масляний або сухий)
- Низьковольтні розподільні та розподільні щити
Завдяки компактній і модульній конструкції підстанція європейського типу ідеально підходить для установки, де простір, безпека та естетика є критичними факторами, як-от центри міст, житлові райони, індустріальні парки.
2. Як працює підстанція європейського типу?
Принцип роботи підстанції європейського типу заснований на ефективному перетворенні напруги і безпечний розподіл електроенергії. Електроенергія високої напруги (зазвичай 10 кВ, 11 кВ, 20 кВ або 35 кВ) подається на підстанцію через РМУ.
RMU контролює, захищає та ізолює вхідне живлення до того, як воно досягне трансформатора. Потім трансформатор знижує напругу до придатного для використання рівня низької напруги, зазвичай 400 В або 690 В, який розподіляється через низьковольтний розподільний пристрій кінцевим споживачам.
- Сила високої напруги надходить у відсік RMU
- Операції захисту та комутації забезпечують безпеку
- Трансформатор перетворює високу напругу в низьку
- Низьковольтна панель розподіляє живлення на навантаження
Кожен відсік фізично відокремлений, що значно знижує ризик несправності поширення та підвищення безпеки експлуатації.
3. Основні компоненти та структура
Підстанція європейського типу має стандартизоване розташування відсіків. Нижче спрощено огляд його внутрішньої структури:
| купе | Основне обладнання | функція |
|---|---|---|
| Високовольтний відсік | Основний кільцевий блок (RMU) | Комутація, захист та ізоляція |
| Трансформаторне відділення | Масляний або сухий трансформатор | Зниження напруги |
| Низьковольтний відсік | Розподільні пристрої НН | Розподіл електроенергії та контроль |
Ця модульна конструкція дозволяє легко налаштувати та забезпечує відповідність міжнародним вимогам стандарти безпеки та продуктивності.
4. Основні характеристики підстанції європейського типу
- Повністю закрита конструкція, розділена на відсіки
- Високий рівень безпеки експлуатації
- Компактний розмір для компактних установок
- Сильна стійкість до умов навколишнього середовища
- Відповідність IEC та європейським стандартам
Ці особливості роблять підстанцію європейського типу надійним вибором для довгострокового живлення проекти дистрибуції.
5. Переваги в порівнянні з традиційними підстанціями
У порівнянні зі звичайними відкритими або напіввідкритими підстанціями підстанція європейського типу пропонує значні переваги:
- Підвищена безпека персоналу завдяки закритій конструкції
- Скорочення часу монтажу та будівельних робіт
- Менші вимоги до обслуговування
- Покращений візуальний вигляд для міських районів
Ці переваги призводять до зниження витрат протягом життєвого циклу та підвищення надійності експлуатації.
6. Загальні програми та випадки використання
Підстанції європейського типу широко використовуються в різних секторах:
- Міські електромережі
- Промислові підприємства і фабрики
- Проекти відновлюваної енергетики, такі як вітрові та сонячні електростанції
- Торгові комплекси та дата-центри
- Інфраструктурні проекти, включаючи залізниці та аеропорти
Щоб отримати докладніші характеристики продукту, ви можете звернутися до підстанції європейського типуЛугао.
7. Підстанція європейського типу проти американського
| Аспект | Підстанція європейського типу | Підстанція американського типу |
|---|---|---|
| Структура | Компартменталізований | Інтегрований тип бака |
| Рівень безпеки | Дуже високий | Помірний |
| Технічне обслуговування | Легкий і гнучкий | Більш складний |
| застосування | Міський і промисловий | Сільська та комунальна сфера |
8. Як правильно вибрати підстанцію європейського типу
Вибираючи підстанцію європейського типу, враховуйте такі фактори:
- Вимоги до номінальної напруги та потужності
- Середовище встановлення та обмеження простору
- Спосіб охолодження і тип трансформатора
- Відповідність місцевим стандартам
- Досвід постачальника та технічна підтримка
Співпраця з таким досвідченим виробником, як Lugao, забезпечує індивідуальні рішення та надійне післяпродажне обслуговування.
9. Рекомендації щодо встановлення та обслуговування
Підстанції європейського типу розроблені для простого встановлення та низьких витрат на обслуговування. Більшість одиниць проходять заводські випробування та поставляються готовими до підключення на місці, значно зменшуючи час введення в експлуатацію.
Регулярне технічне обслуговування зазвичай включає візуальні перевірки, очищення та періодичне електричне обслуговування тестування для забезпечення довгострокової надійності.
10. Майбутні тенденції та інтеграція Smart Grid
Зі стрімким розвитком інтелектуальних мереж підстанції європейського типу стають все більшими оснащені інтелектуальними системами моніторингу та автоматизації. Ці технології дозволяють збір даних у реальному часі, дистанційне керування та прогнозне обслуговування.
У міру розвитку енергетичних систем підстанція європейського типу продовжуватиме відігравати ключову роль побудова стійких та ефективних енергетичних мереж.
Часті запитання (FAQ)
Q1: Чи підходить підстанція європейського типу для зовнішньої установки?
Так, він розроблений як для внутрішнього, так і зовнішнього застосування з міцними корпусами захистити від несприятливих умов навколишнього середовища.
Q2: Яким стандартам дотримується підстанція європейського типу?
Зазвичай він відповідає стандартам IEC і відповідним європейським нормам.
Q3: Чи можна налаштувати підстанцію європейського типу?
Абсолютно. Такі виробники, як Lugao, пропонують гнучкі конфігурації на основі проекту вимоги.
Висновок
Розуміння того, що таке підстанція європейського типу і як вона працює, є важливим для створення обґрунтовані рішення в сучасних проектах розподілу електроенергії. Його компактний дизайн, висока безпека рівень і адаптивність роблять його ідеальним рішенням для сучасного вимогливого енергетичного середовища.
Якщо ви плануєте проект розподілу електроенергії або шукаєте надійний європейський тип Постачальник підстанцій Lugao готовий підтримати вас професійними рішеннями. Не соромтесязв'яжіться з намисьогодні, щоб обговорити вимоги до вашого проекту та отримати експерта керівництво, адаптоване до ваших потреб.
