Що таке масляний трансформатор?

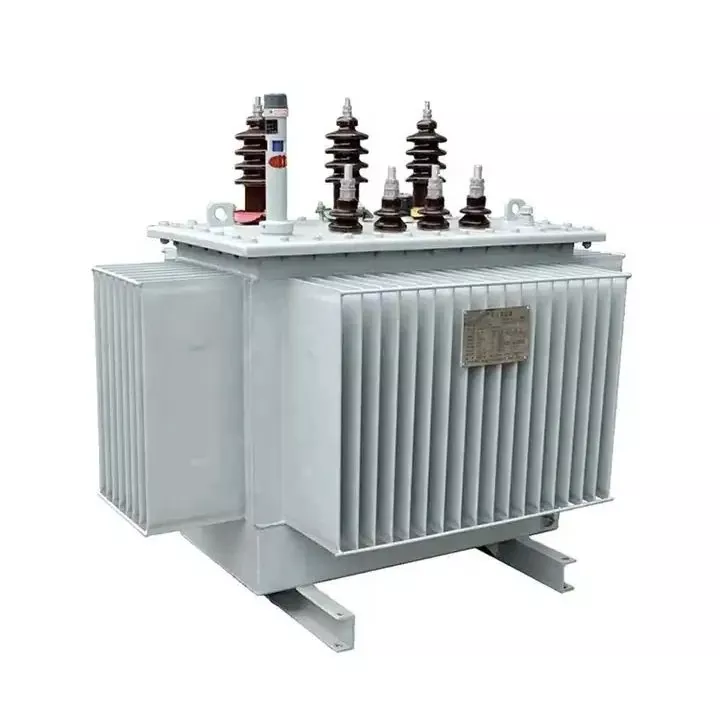

Люди все ще говорять про масляні трансформатори в енергосистемах. Масляний трансформатор служить основним електричним пристроєм. Він покладається на ізоляційне масло як для охолодження, так і для ізоляції. Сердечник і обмотки повністю занурені в це масло. Для цієї ролі обрано ізоляційне масло, оскільки воно забезпечує високу ізоляційну міцність. Він також має велику питому теплоємність. Така установка дозволяє швидко відводити тепло від навантаження. У свою чергу, це запобігає несправностям через локальні проблеми перегріву. Трансформатори обслуговують підвищення або зниження рівнів напруги при передачі та розподілі електроенергії. Вони допомагають підтримувати стабільну роботу всієї системи. Типовий трансформатор містить сердечник, обмотки, ізоляційне масло, масляний бак, систему охолодження та систему захисту. Серцевина виготовляється з високоякісних холоднокатаних листів кремнієвої сталі. Обмотки використовують безкисневий мідний дріт.

Масляні трансформаторимають кілька помітних характеристик. Під час роботи ізоляційне масло передає вироблене тепло до системи охолодження за допомогою теплової конвекції. Коли струм навантаження протікає через обмотки, він виділяє тепло. Ізоляційне масло відразу поглинає це тепло. Це призводить до підвищення температури масла і зниження його щільності. В результаті формується природна циркуляція. Потім система охолодження розсіює тепло в навколишнє повітря.

Масляне середовище захищає компоненти від корозії, спричиненої атмосферною вологою та киснем. Паралельно з цим захистом працює регулярне технічне обслуговування. Разом вони можуть значно продовжити термін служби. Це створює міцну установку для тривалої роботи.

Ця конструкція забезпечує відмінні ізоляційні характеристики в цілому. Він добре витримує навантаження високої напруги.

Масляні трансформаторимають різні методи охолодження. Звичайні включають самоохолоджувані, відомі як ONAN. Інший має повітряне охолодження, називається ONAF. Примусове масляне повітряне охолодження поставляється OFAF. Користувачі можуть вибрати залежно від регіонального середовища, де він працюватиме.

Застереження щодо експлуатації та технічного обслуговування стосуються масляних трансформаторів. У безперервних умовах роботи верхня температура масла повинна залишатися нижче 85 градусів за Цельсієм. Максимально допустиме значення зазвичай становить близько 90 градусів за Цельсієм. Це допомагає уникнути прискореного старіння ізоляції.

Регулярне тестування є важливим для цих пристроїв. Перевірте діелектричну міцність, вміст вологи, розчинені гази та рівень кислотності. Такі тести забезпечують раннє попередження про можливі несправності.

Трансформатори справляються з тимчасовими перевантаженнями на основі спеціальних вказівок. Проте безперервна робота вище номінального значення, зазначеного на паспортній табличці, прискорює старіння ізоляції.

Регулярні перевірки тримають речі під контролем. Регулярно оглядайте втулки. За потреби очистіть радіатори. Переконайтеся, що захисні пристрої працюють належним чином. Переконайтеся, що перемикачі РПН працюють правильно. Негайно звертайте увагу на будь-які ознаки витоку масла.
